Re-drawing of Tudor's matrix maps (list of inputs and outputs to matrix switchers and mixers) in the form of connection diagrams (limited to maps with specific dates).
Legends write out the instrument names of Tudor's acronyms, followed by their archive number assigned by Matt Rogalsky. "B-F" refers to box/folder location of the original Matrix Map in the David Tudor Papers at the Getty Research Institute.
All diagrams created by You Nakai.

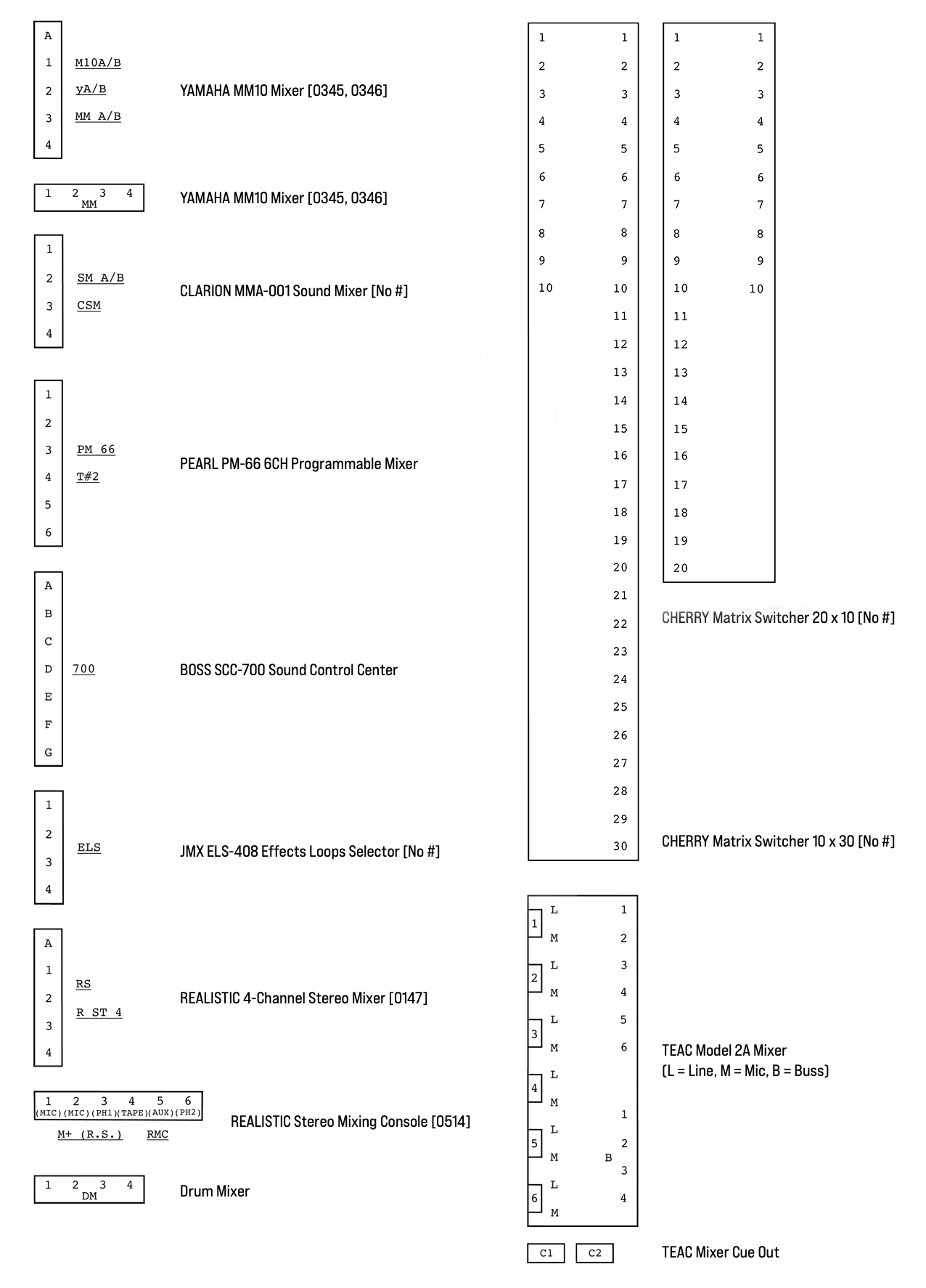

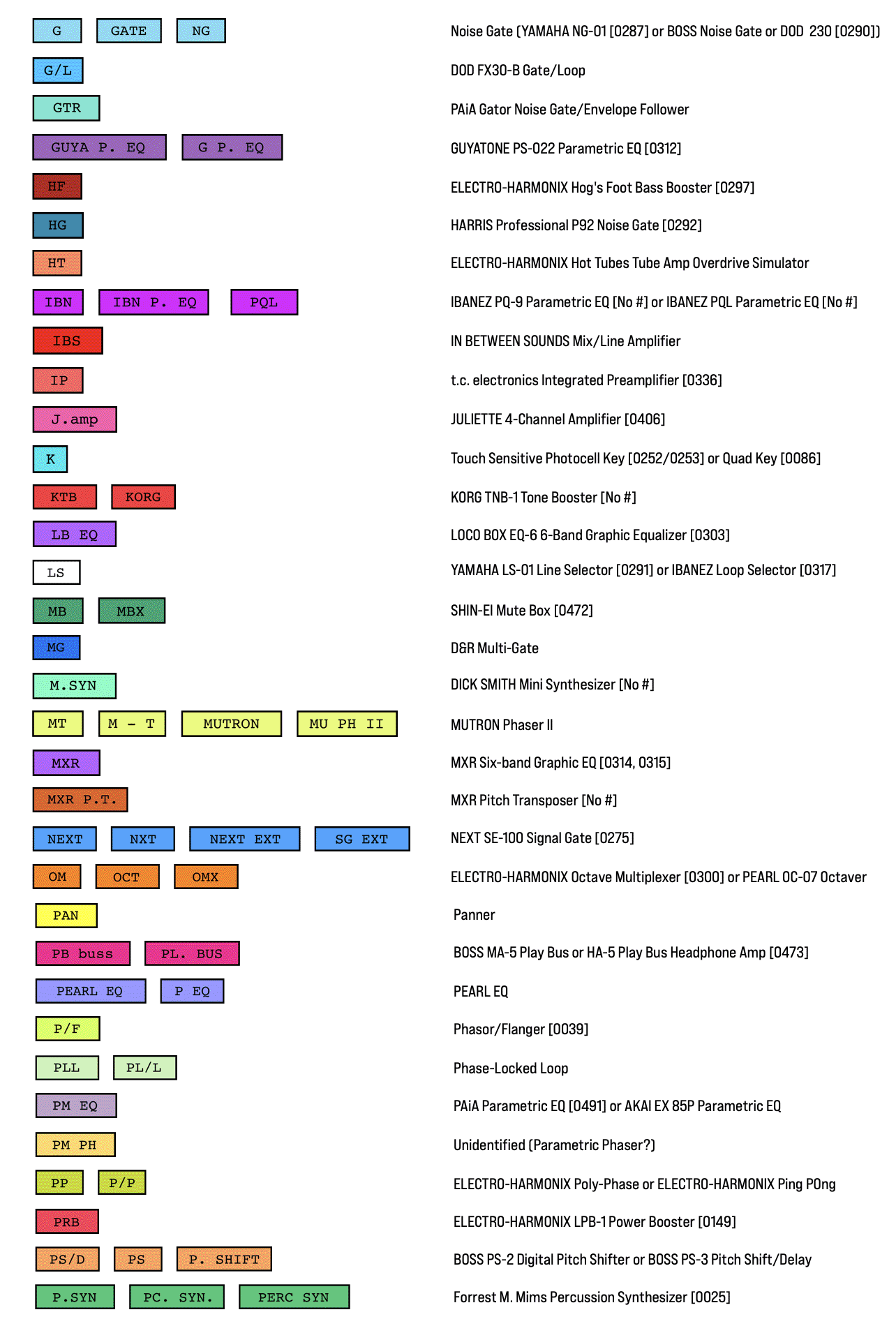

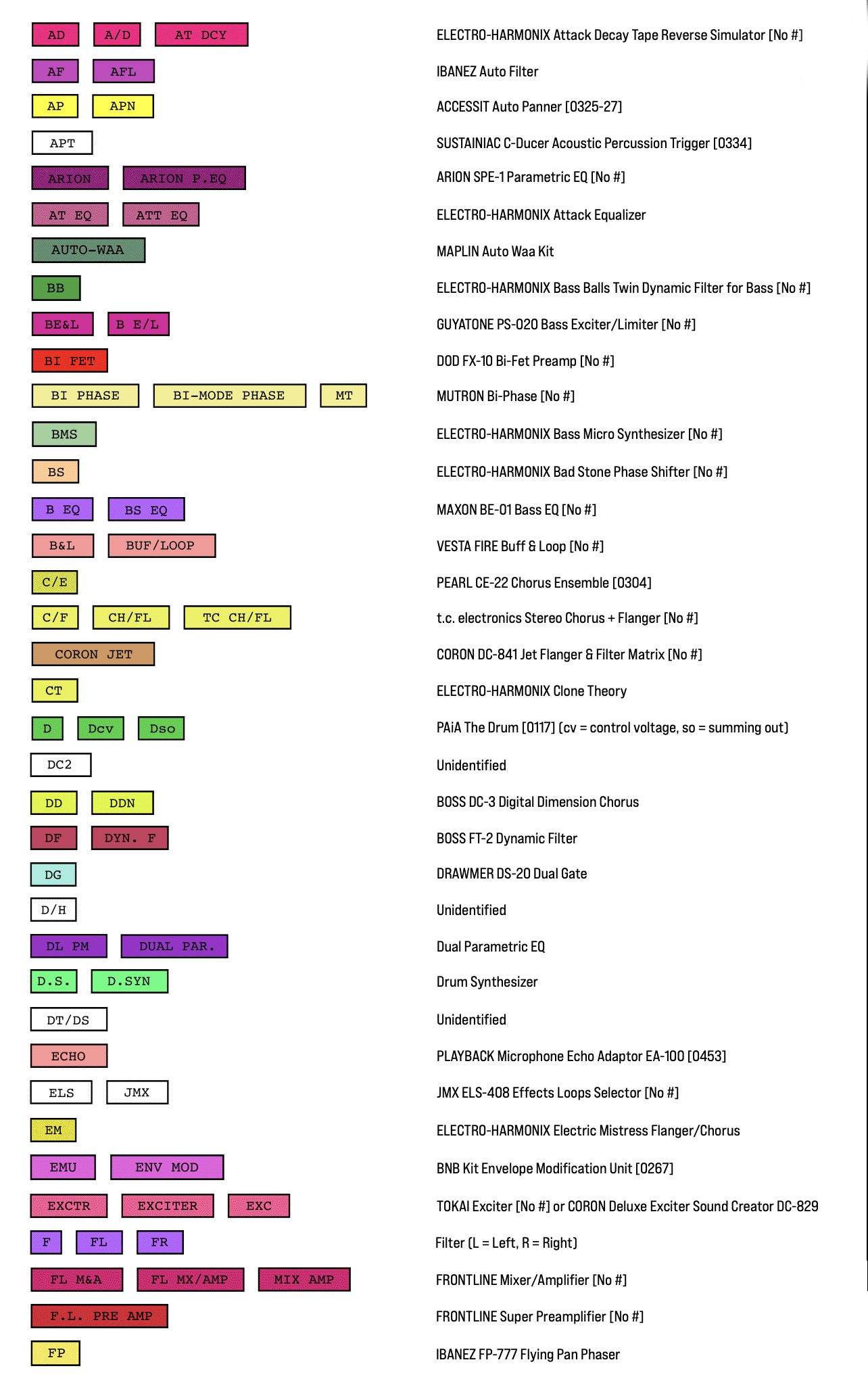

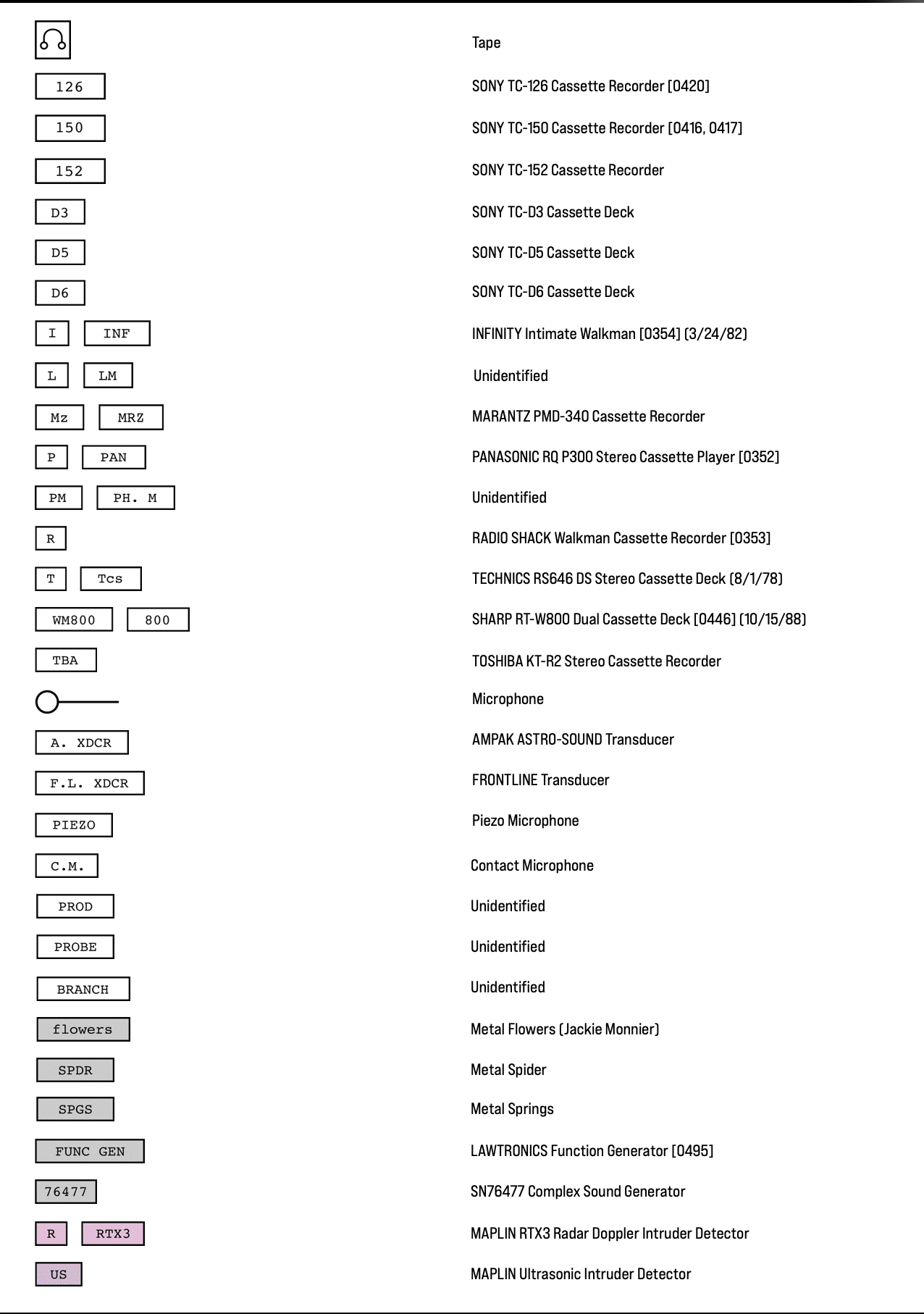

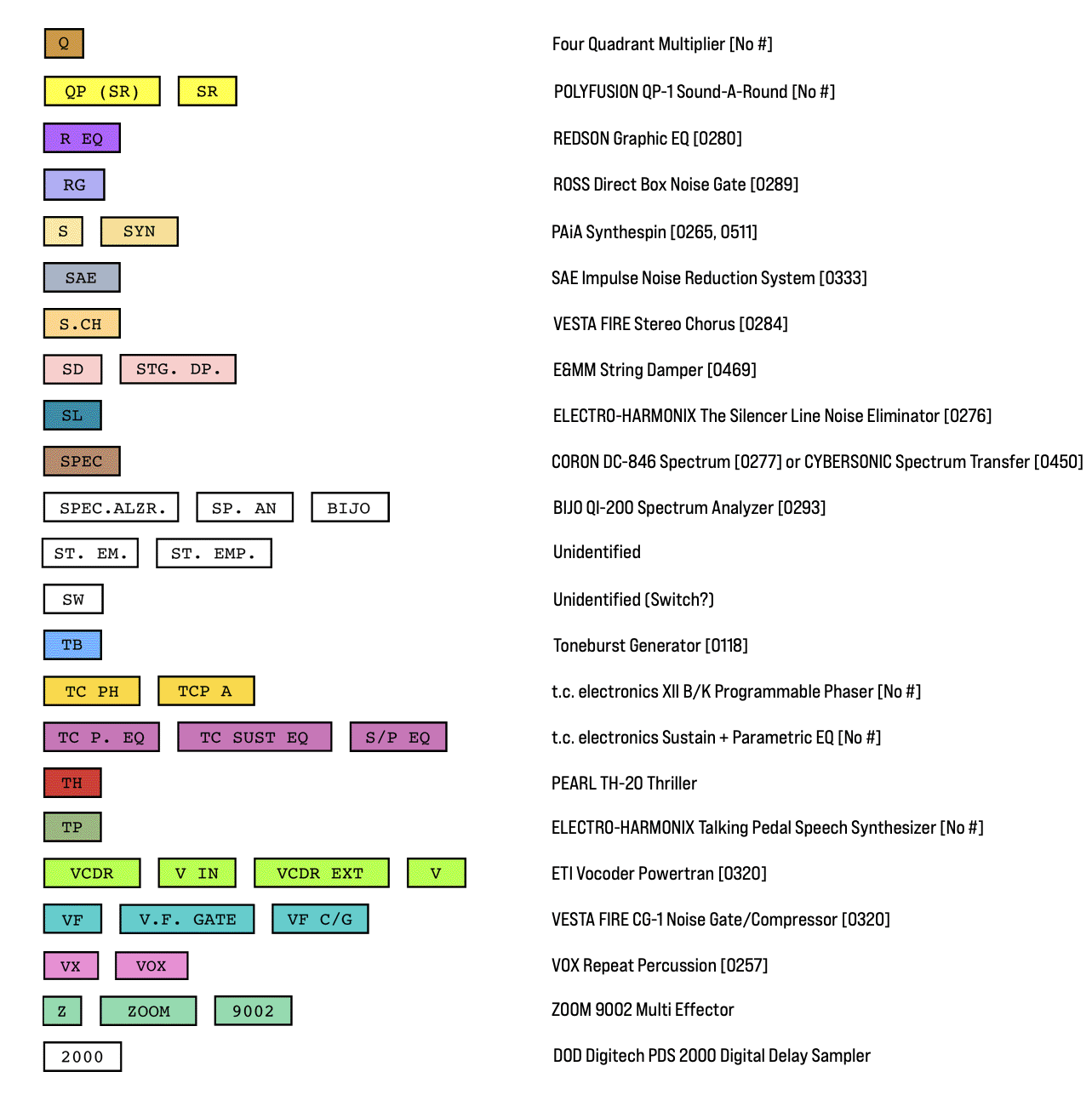

LEGEND
x
SOURCE/INPUT
MIXER/ROUTER
x
EFFECTS PROCESSOR (A - F)
EFFECTS PROCESSOR (G-P)
EFFECTS PROCESSOR (Q-Z)
MAP

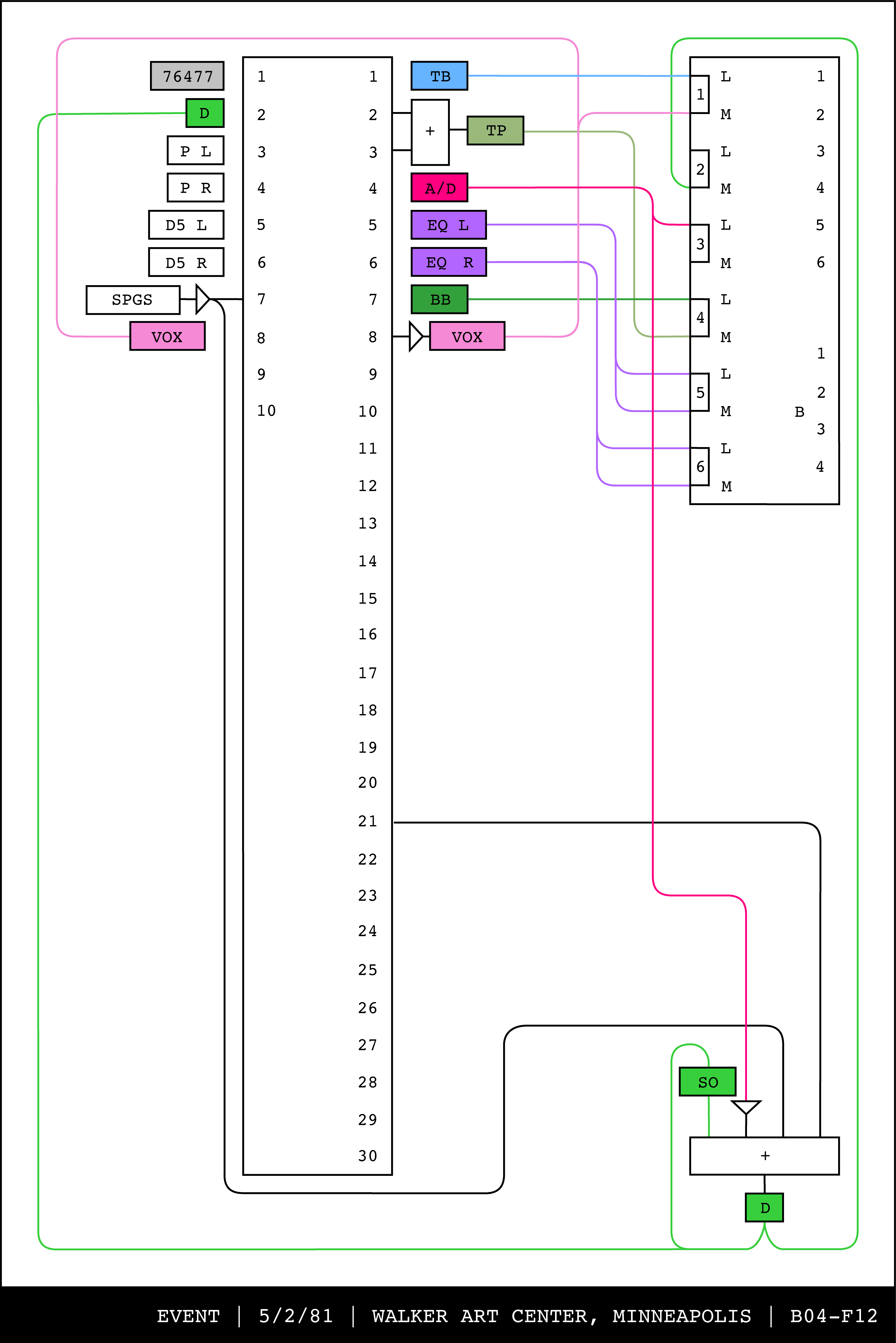

EVENT [5/2/81]

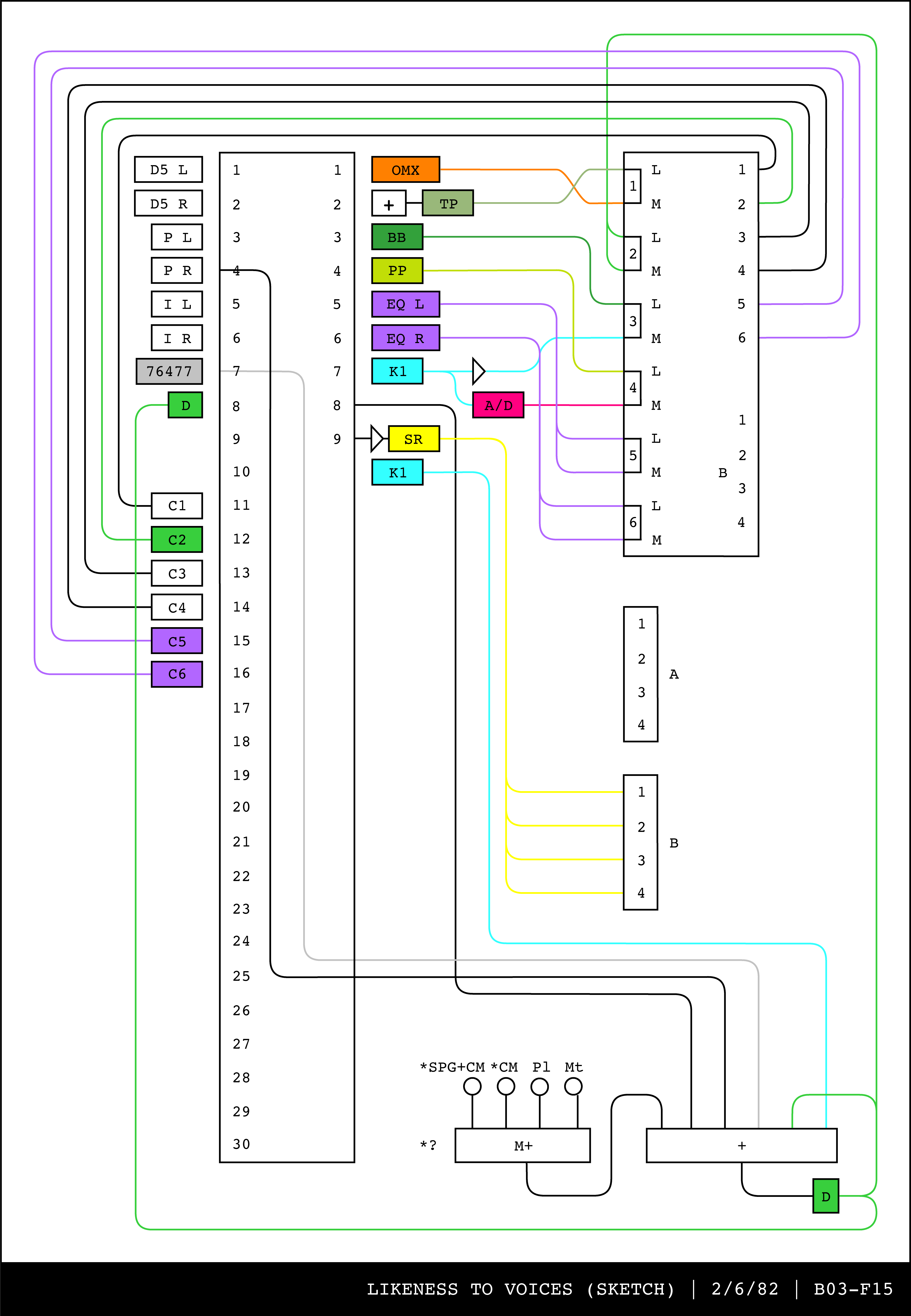

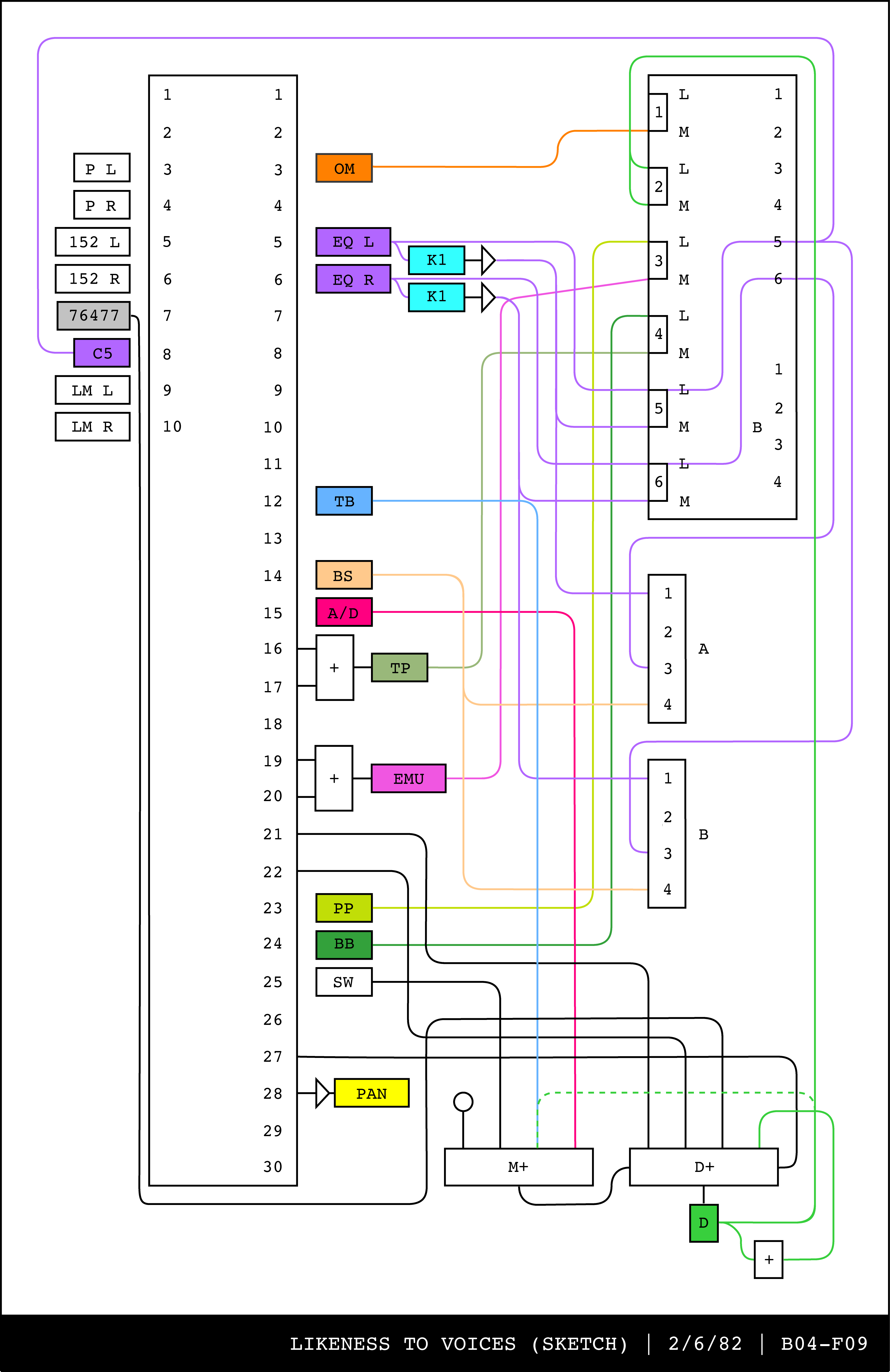

LIKENESS TO VOICES [2/6/82]
LIKENESS TO VOICES [2/6/82]

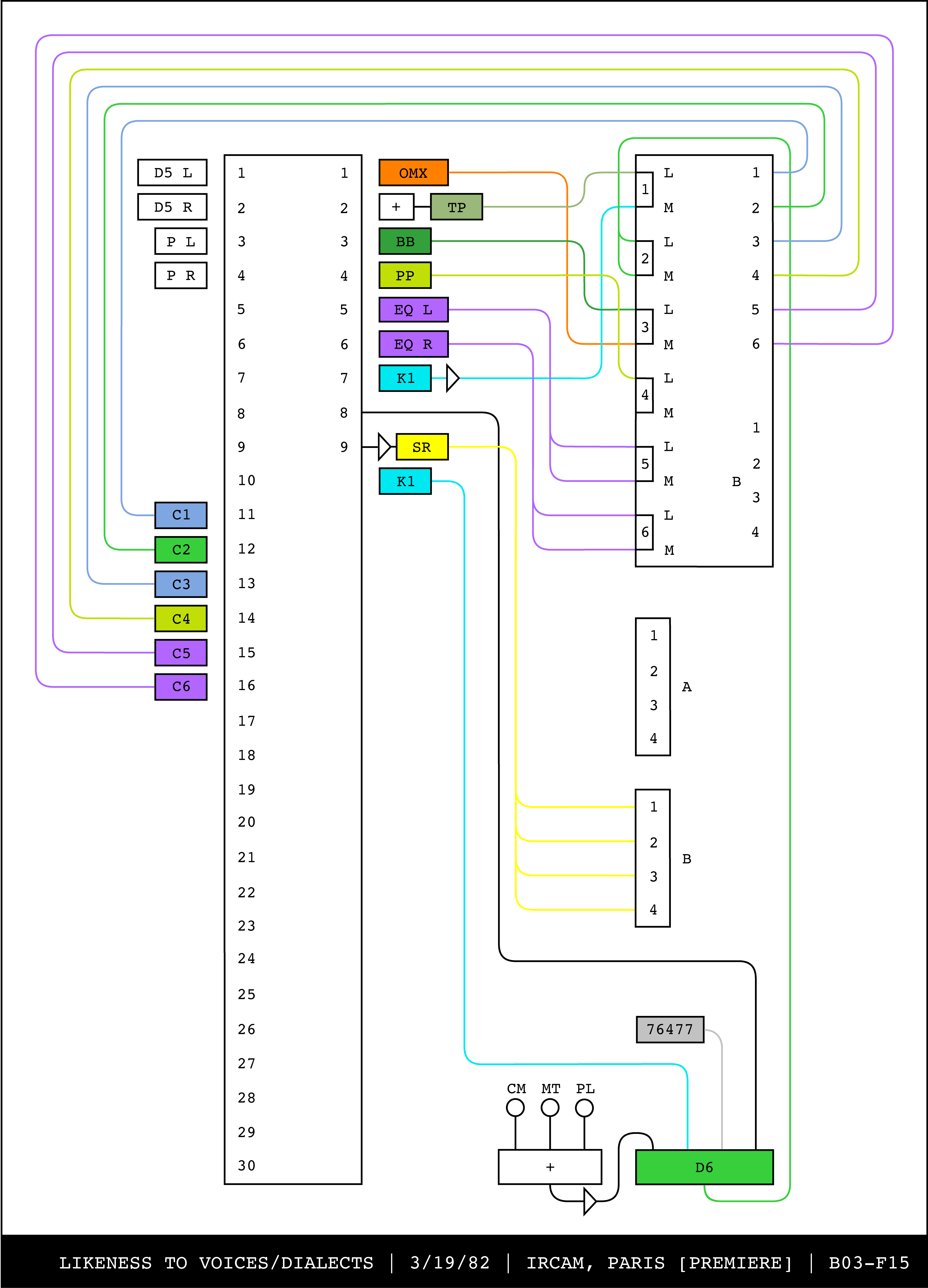

LIKENESS TO VOICES/DIALECTS [3/19/83]

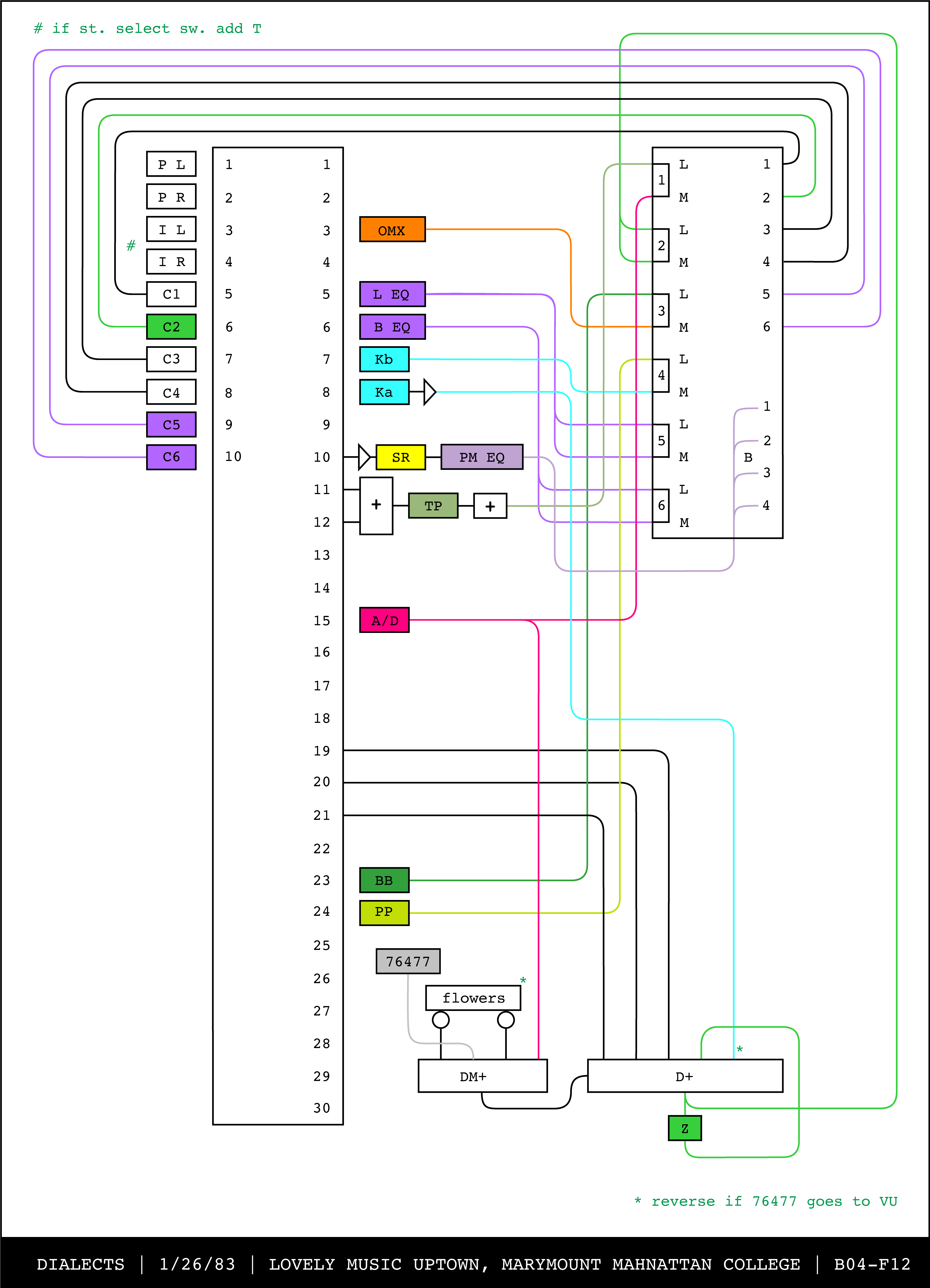

DIALECTS [1/26/83]
MCDC PERFORMANCE [2/23/83]
EVENT [10/22/83]

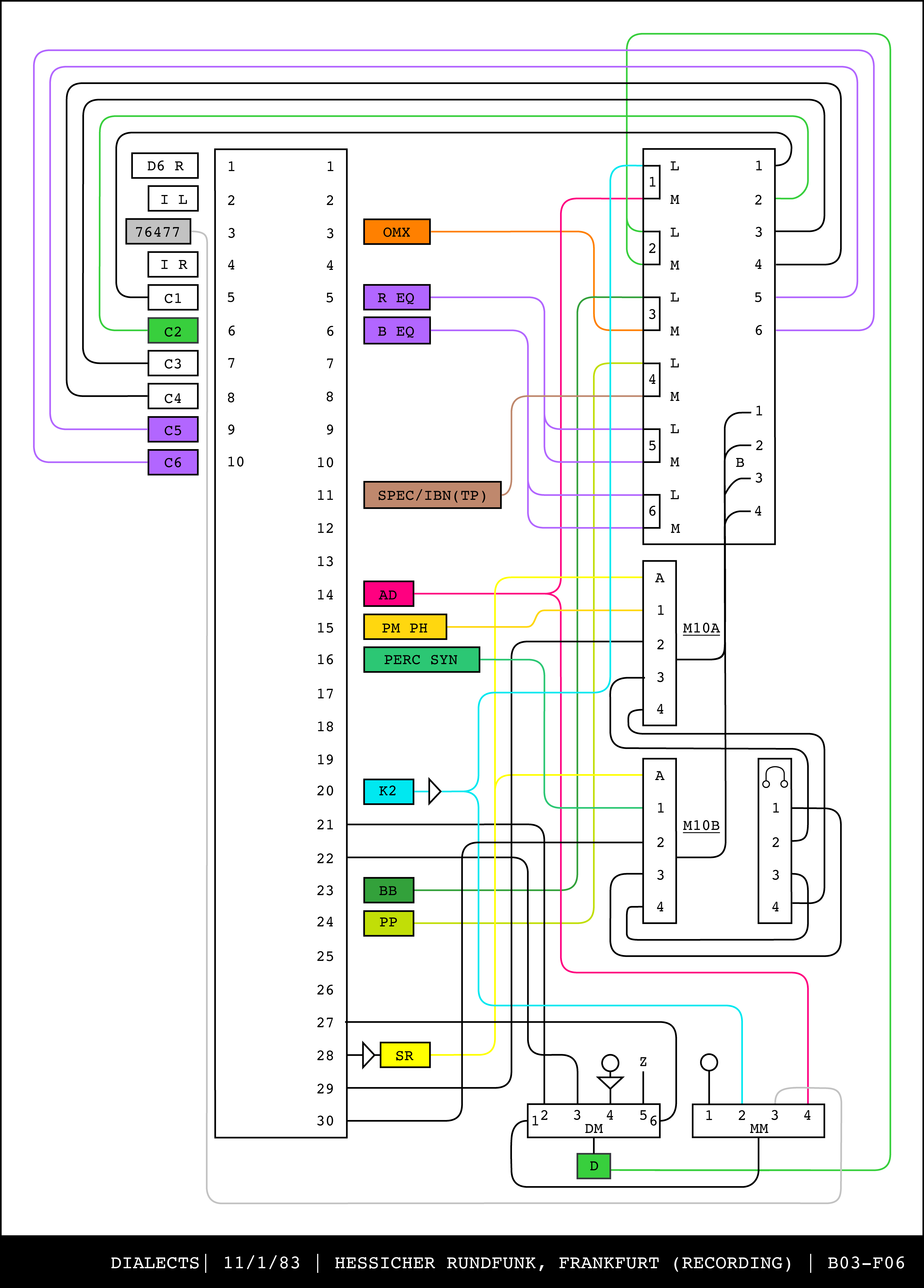

DIALECTS [11/1/83]

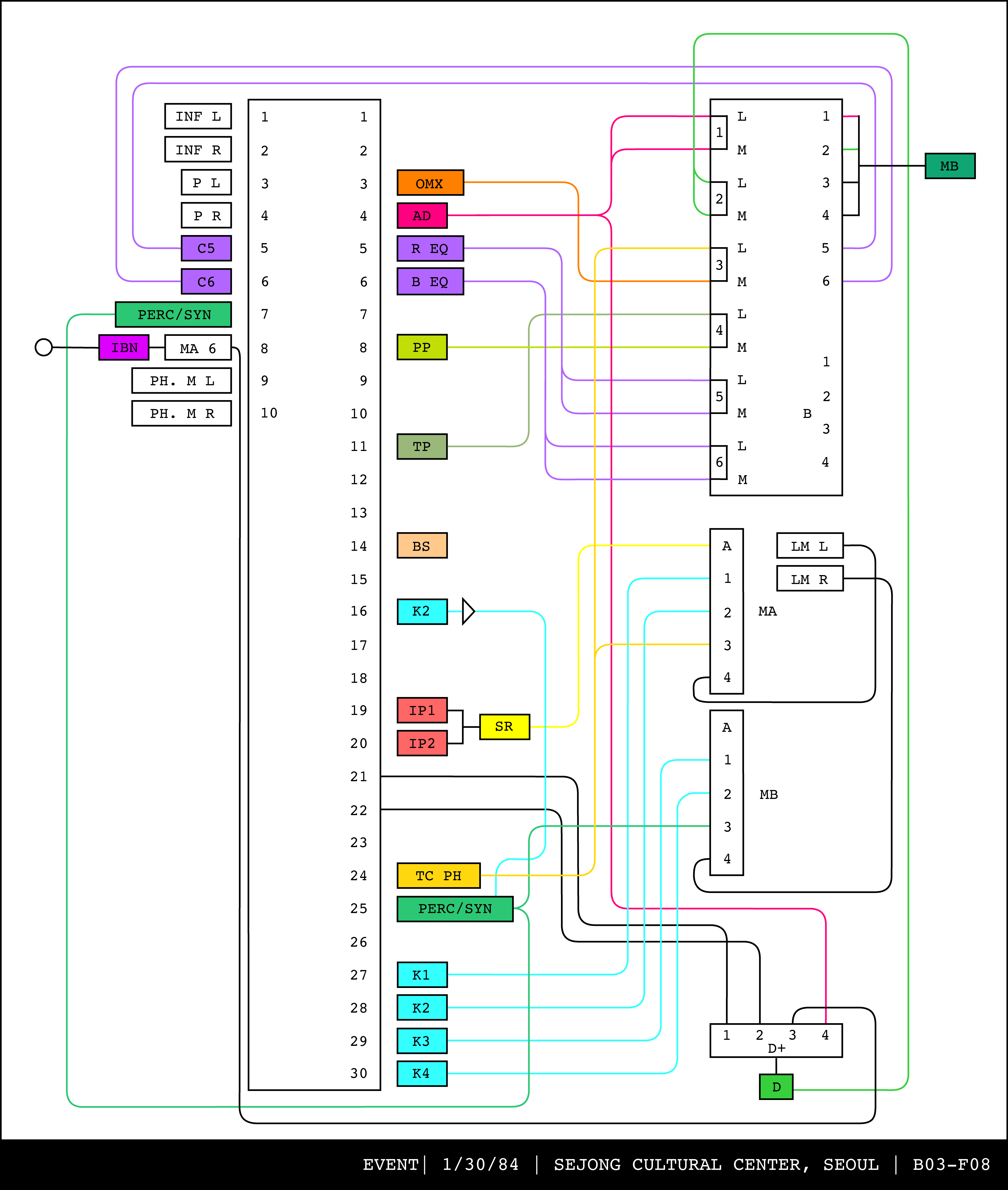

EVENT [1/30/84]

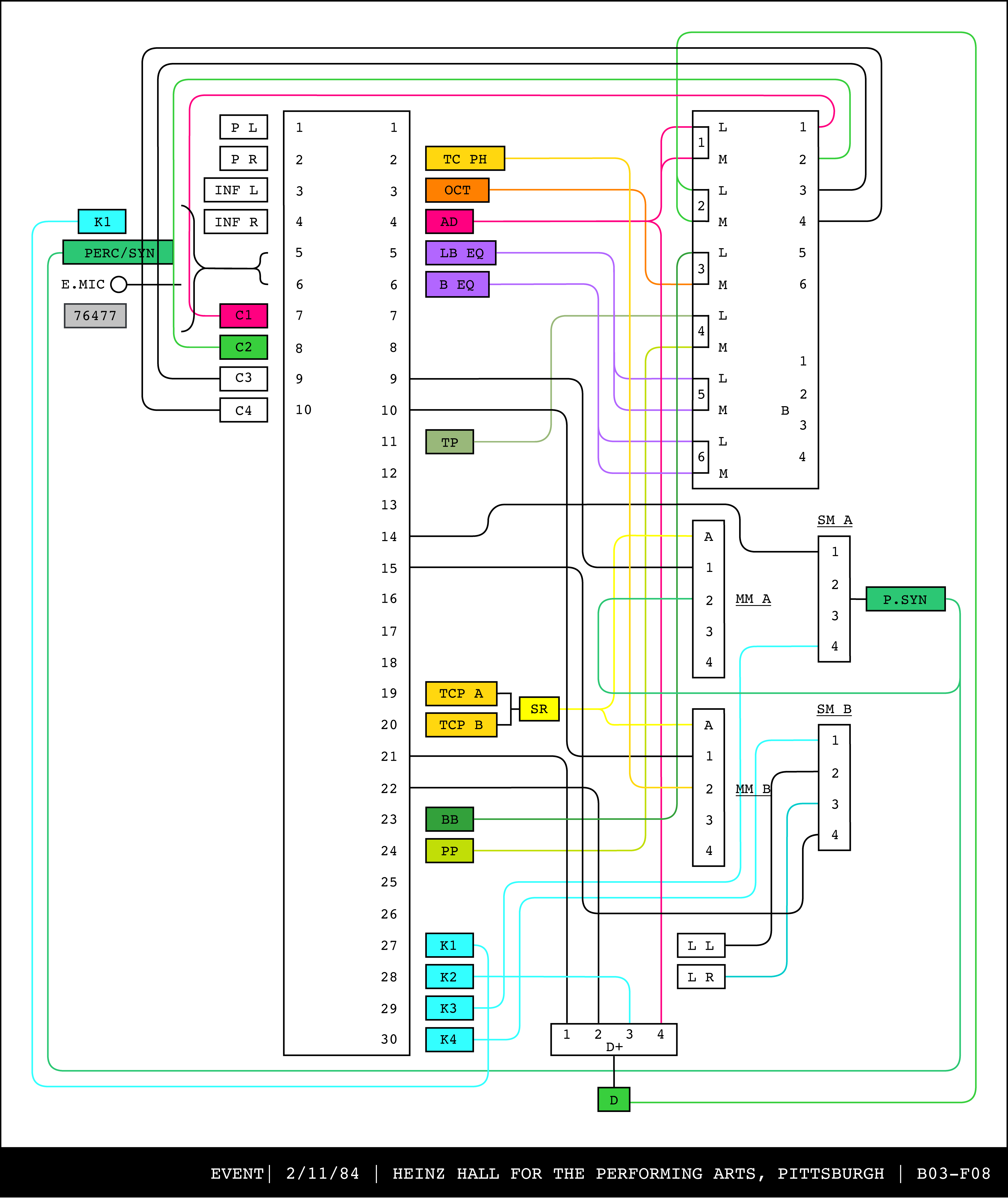

EVENT [2/11/84]

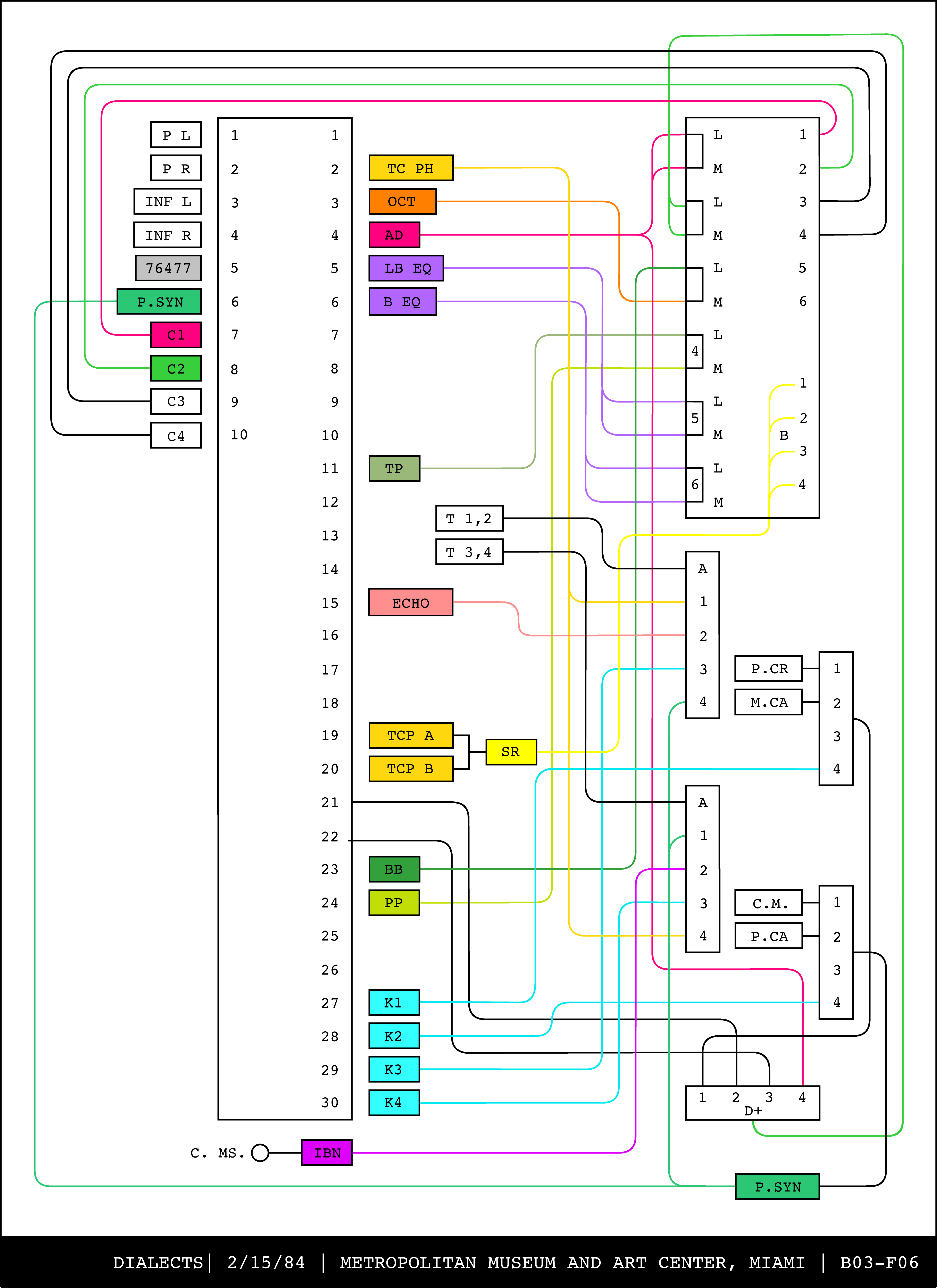

DIALECTS [2/15/84]
HEDGEHOG [9/29/85]
SEXTET FOR SEVEN [10/9-13/85]

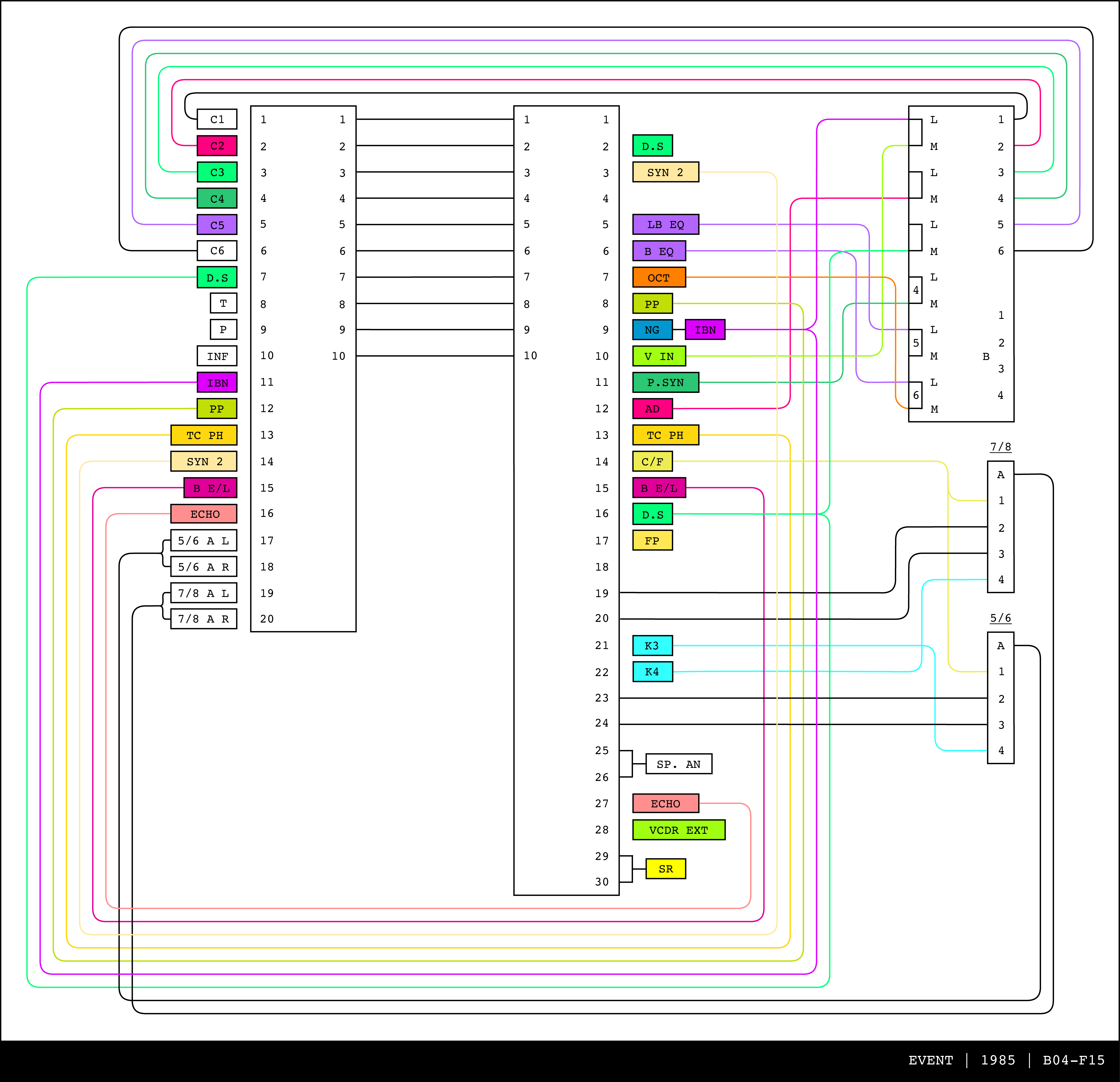

EVENT [85]

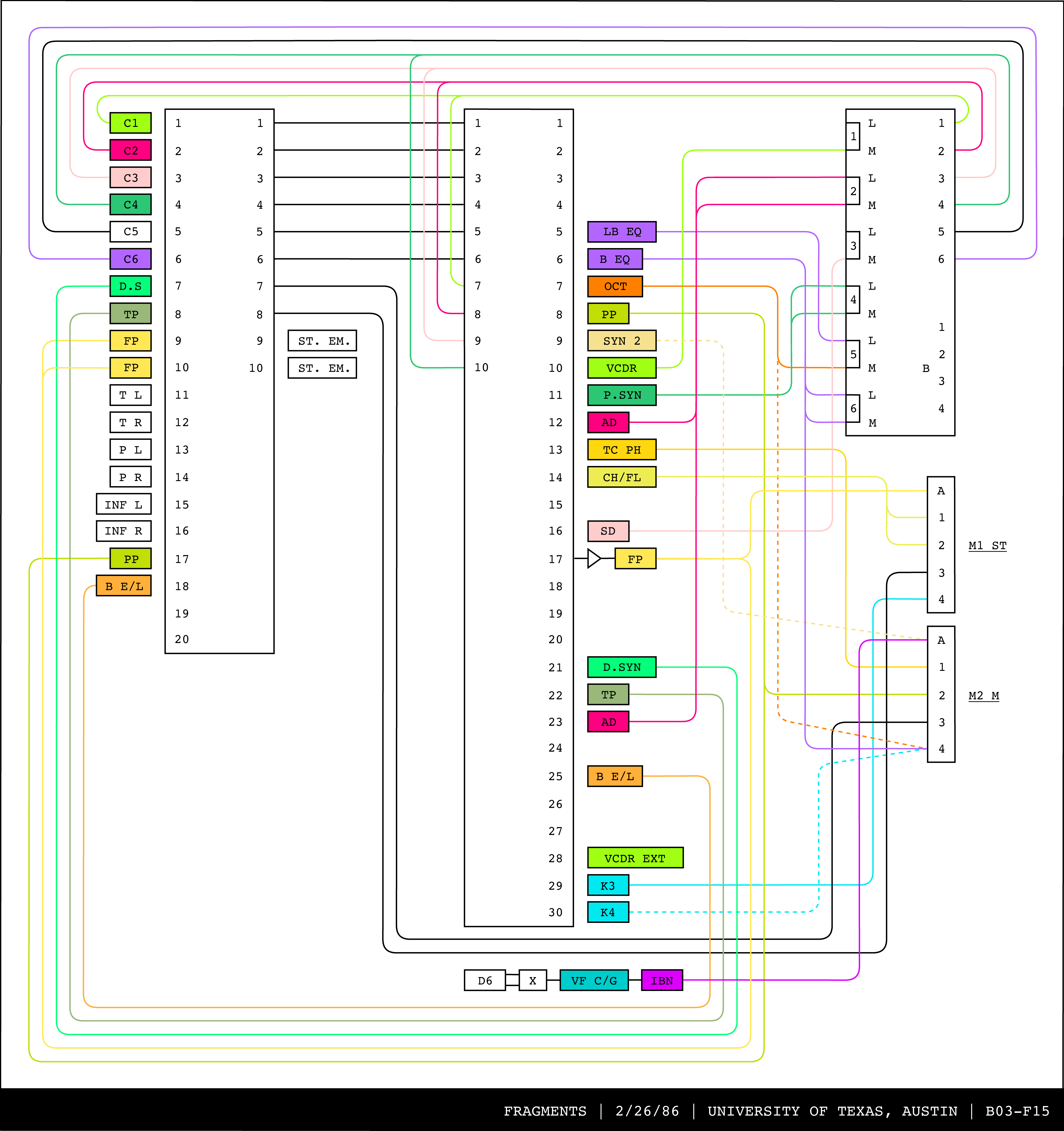

FRAGMENTS [2/26/86]
HEDGEHOG [4/8/86]

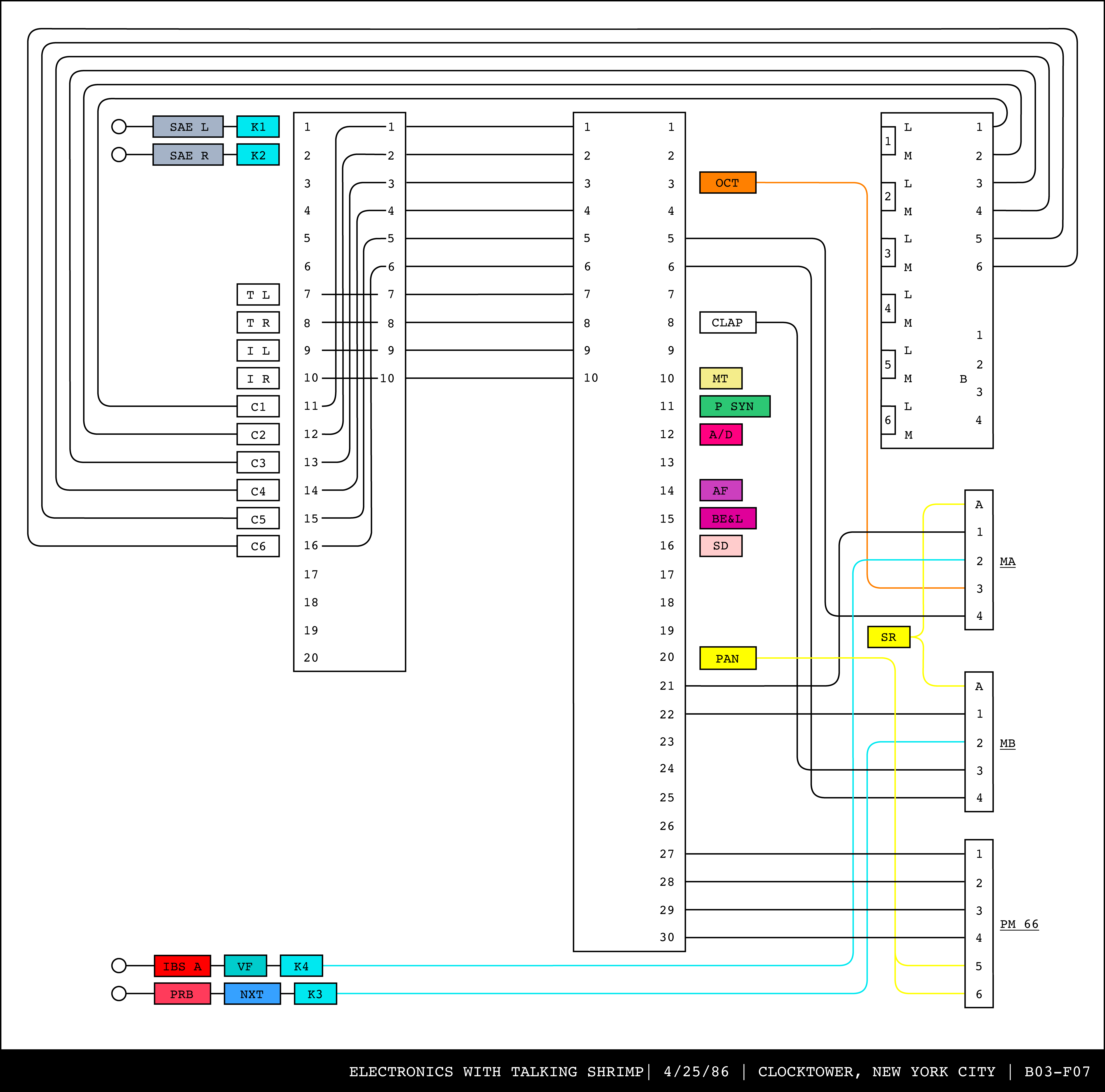

ELECTRONICS WITH TALKING SHRIMP [4/25/86]

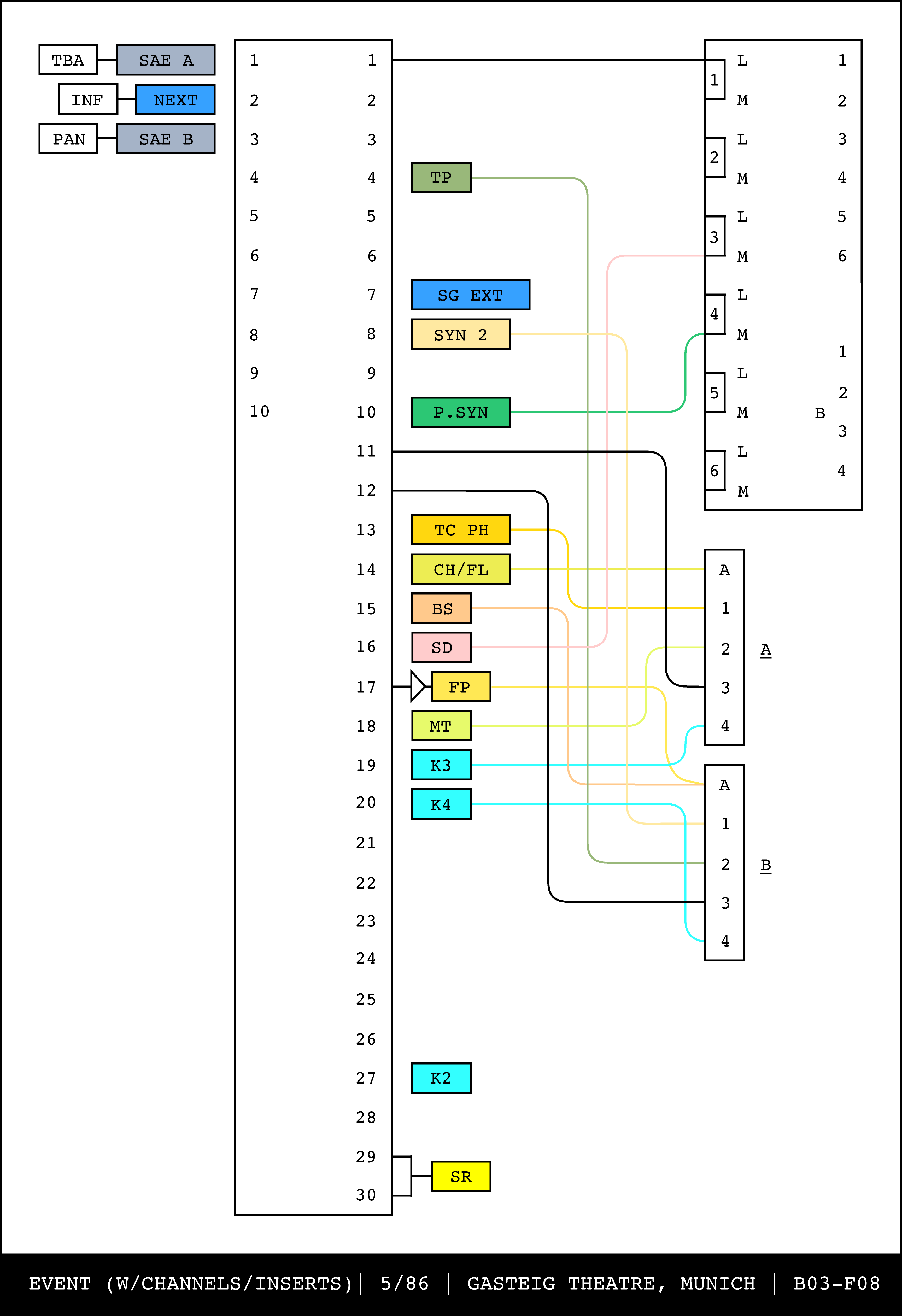

EVENT [5/86]

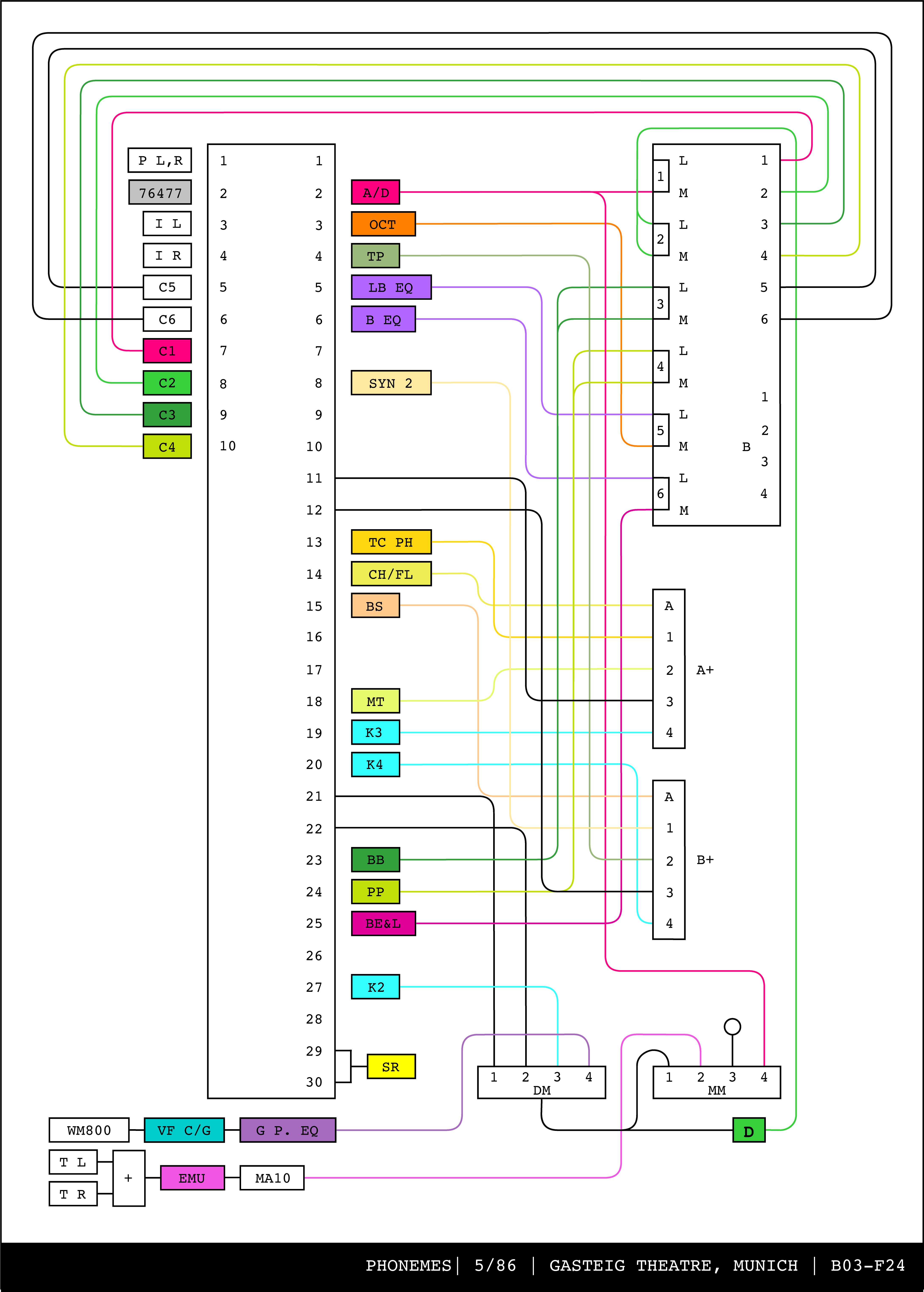

PHONEMES [5/86]

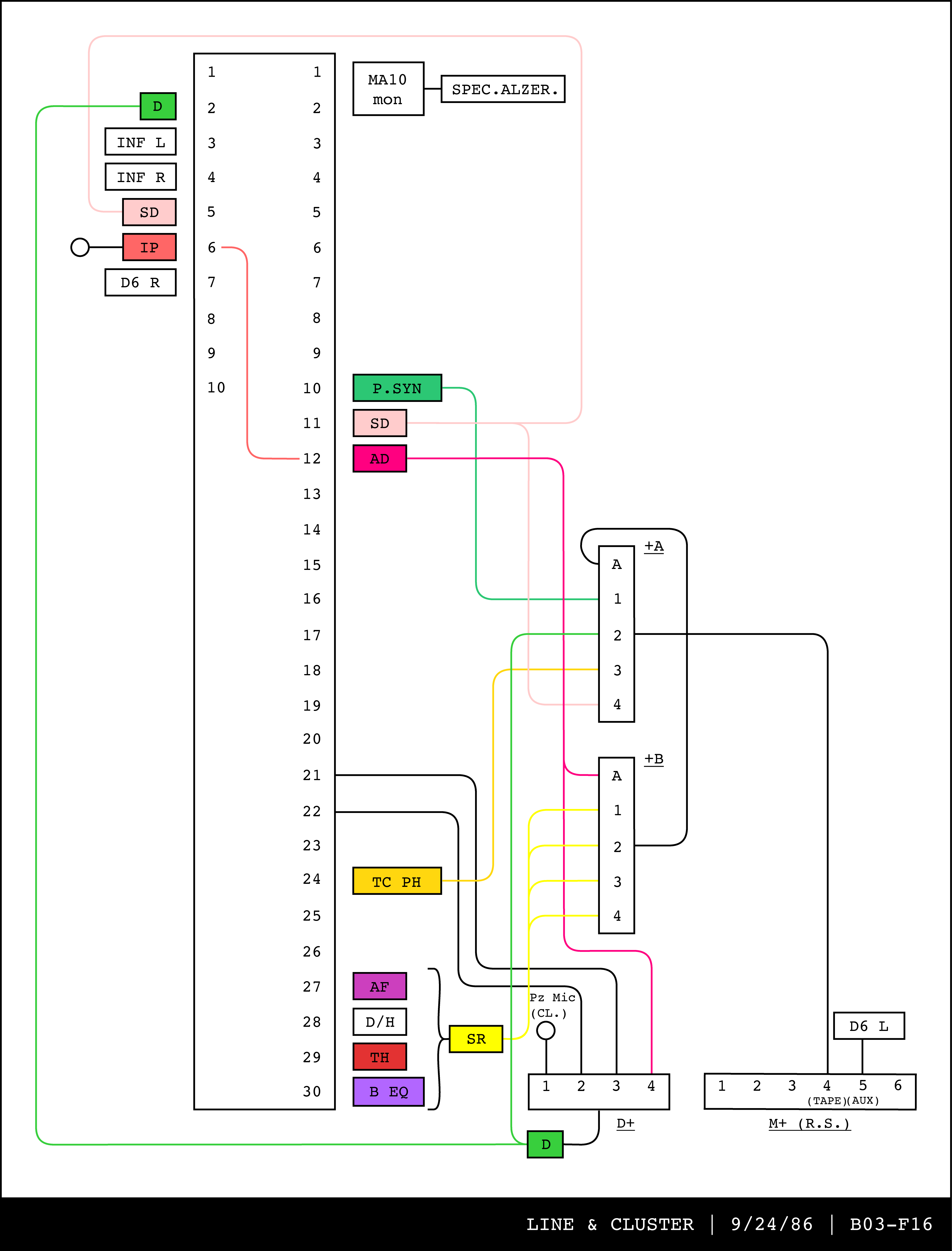

LINE & CLUSTER [9/24/86]

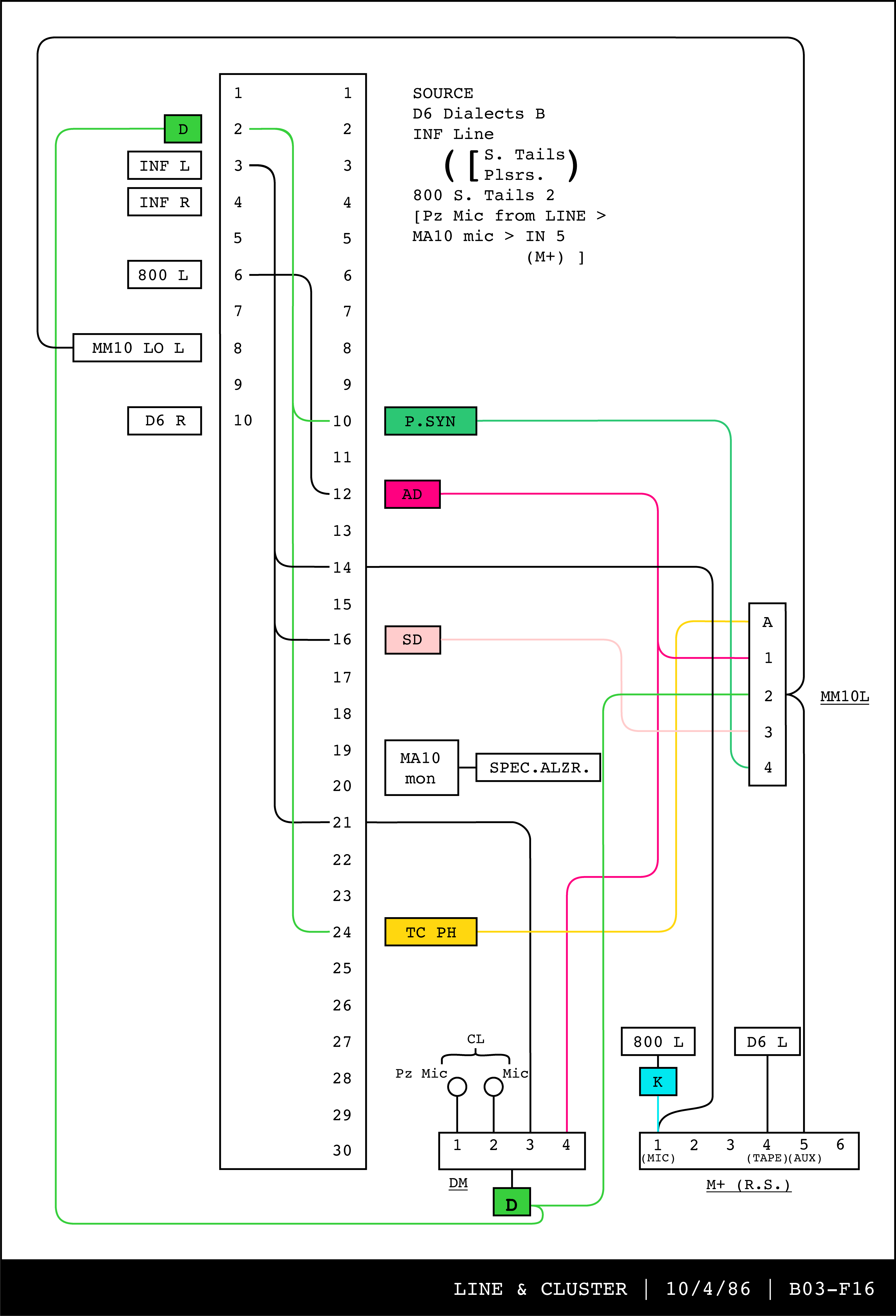

LINE & CLUSTER [10/4/86]

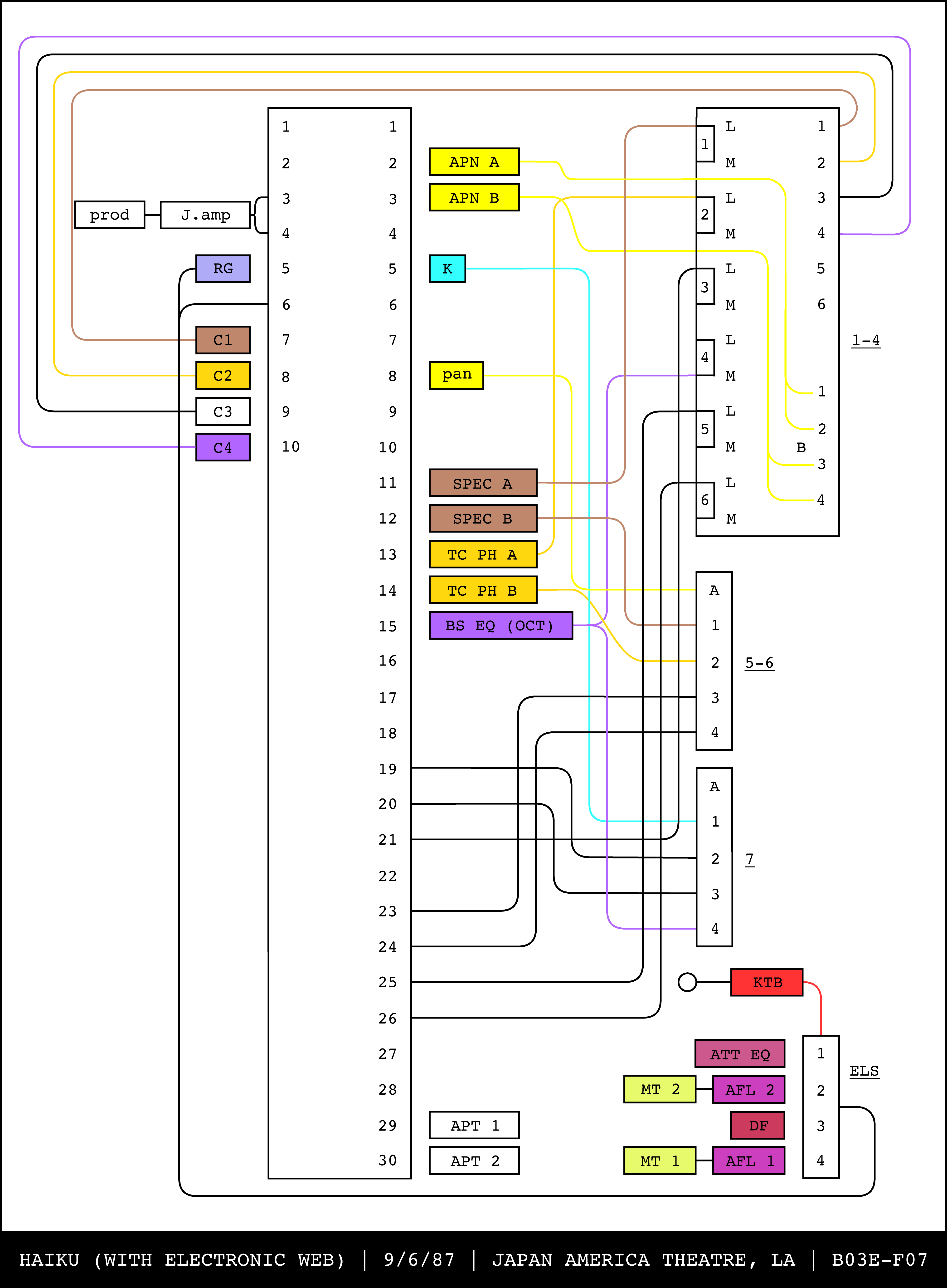

HAIKU [9/6/87]
EVENT [9/6/87]
EVENT [9/19/87]

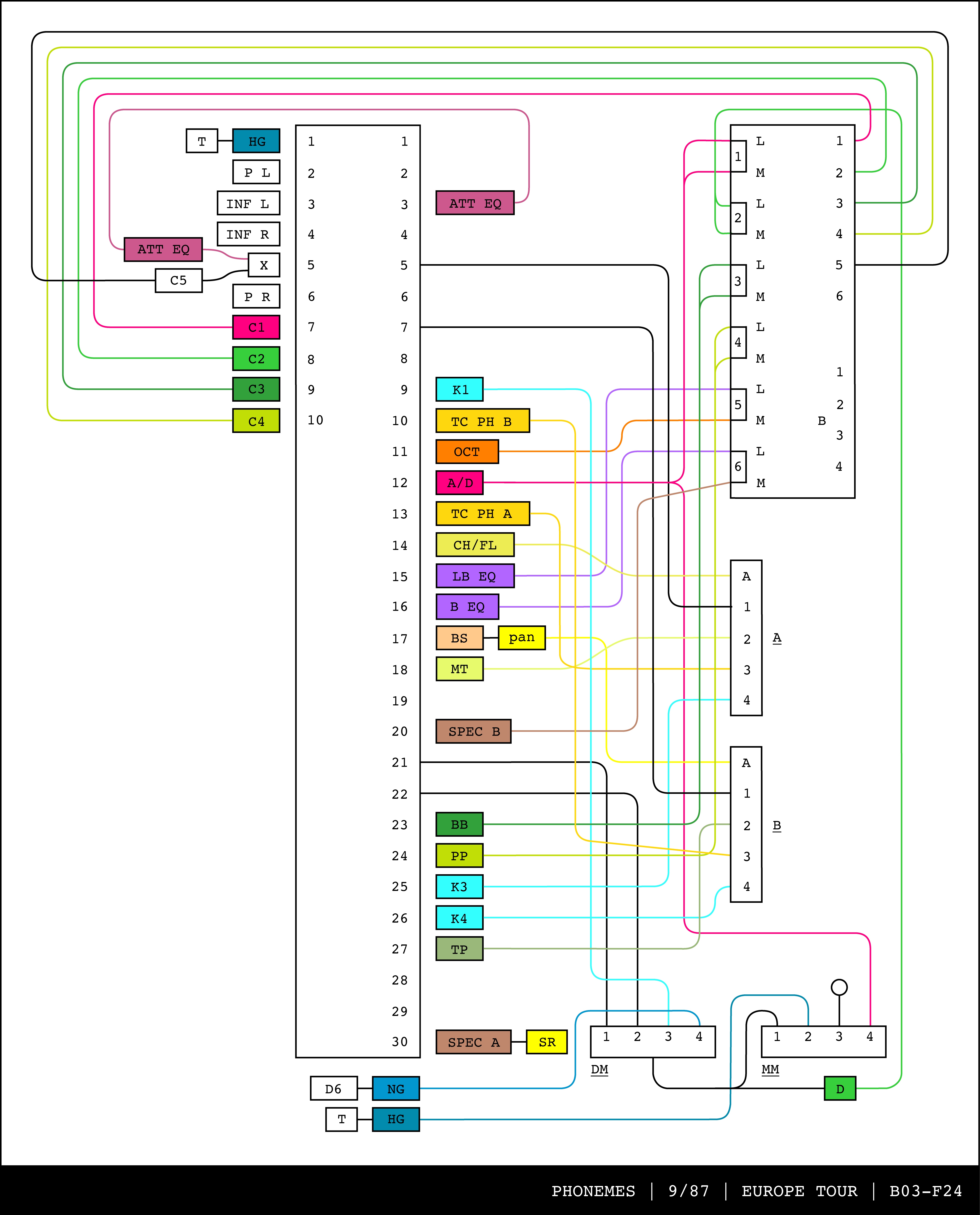

PHONEMES [9/87]

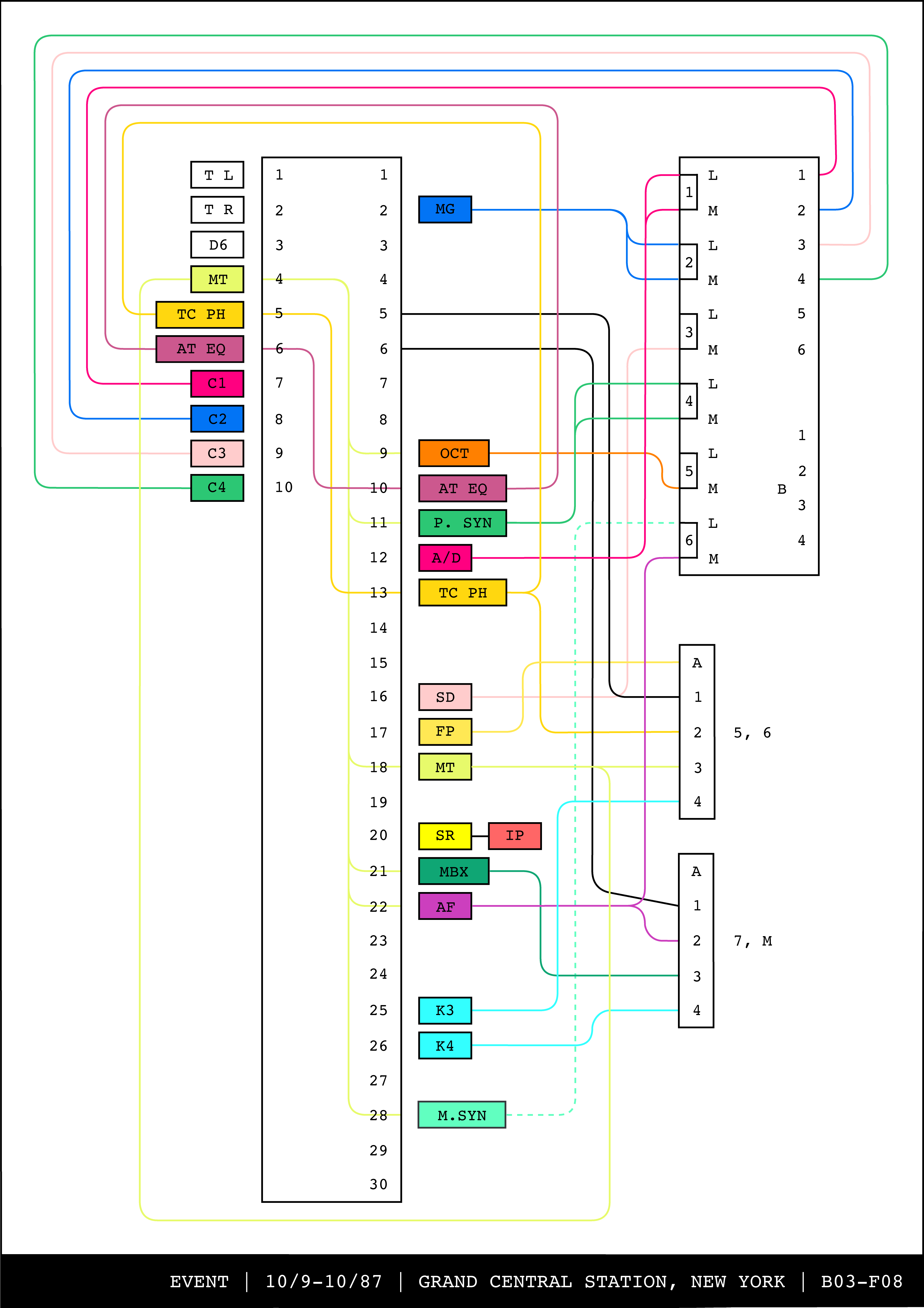

EVENT [10/9-10/87]

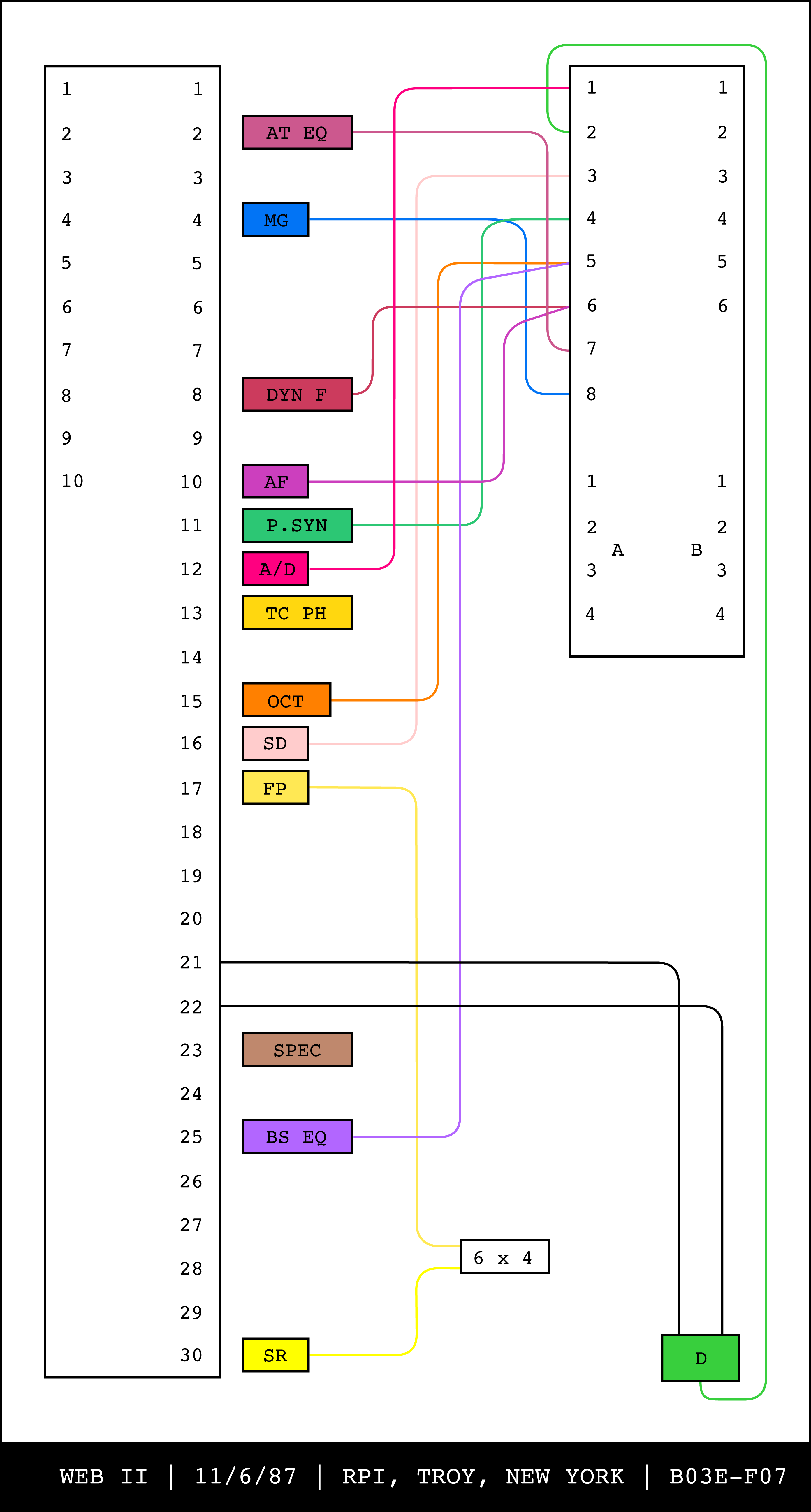

WEB II [11/6/87]

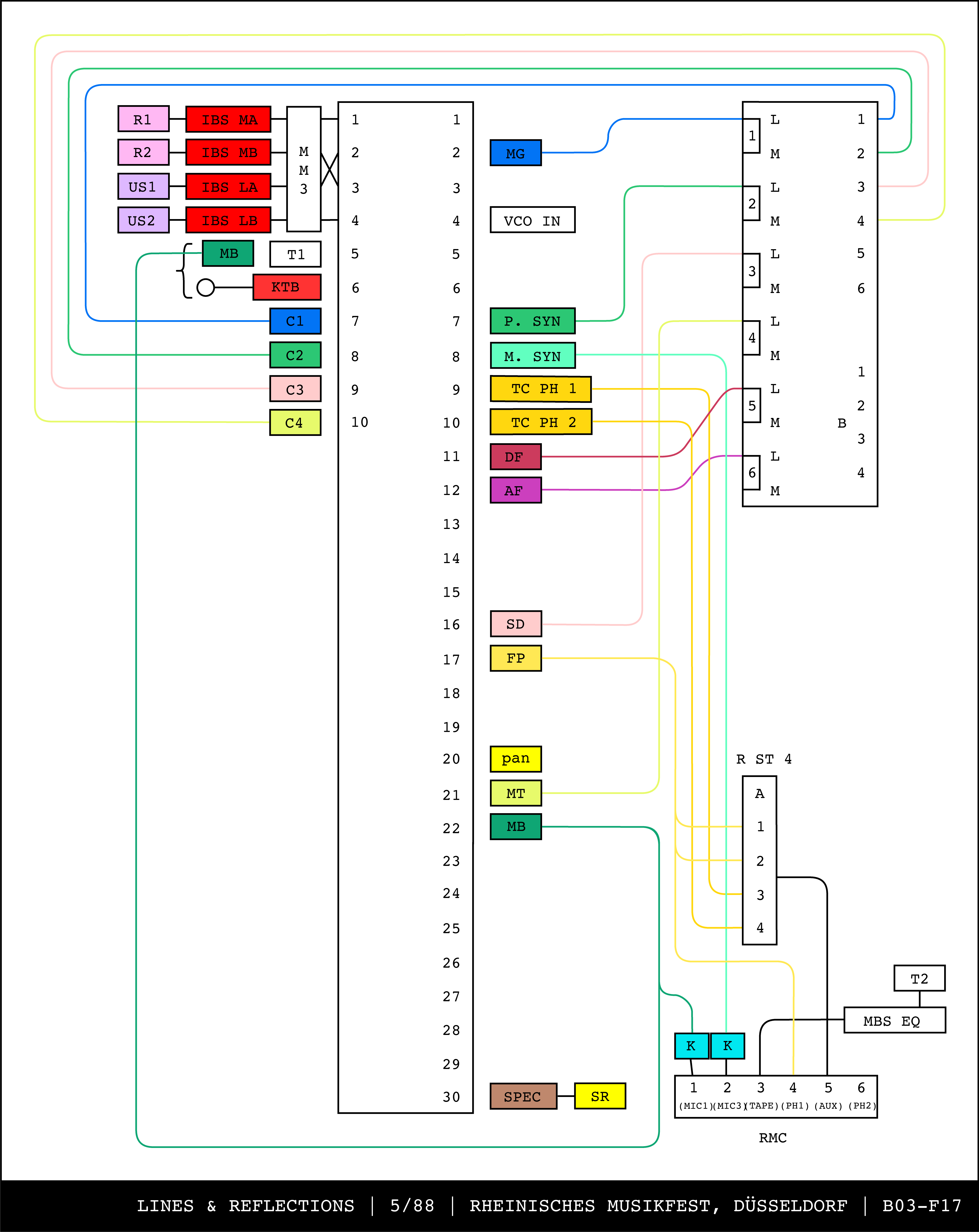

LINES & REFLECTIONS [5/88]

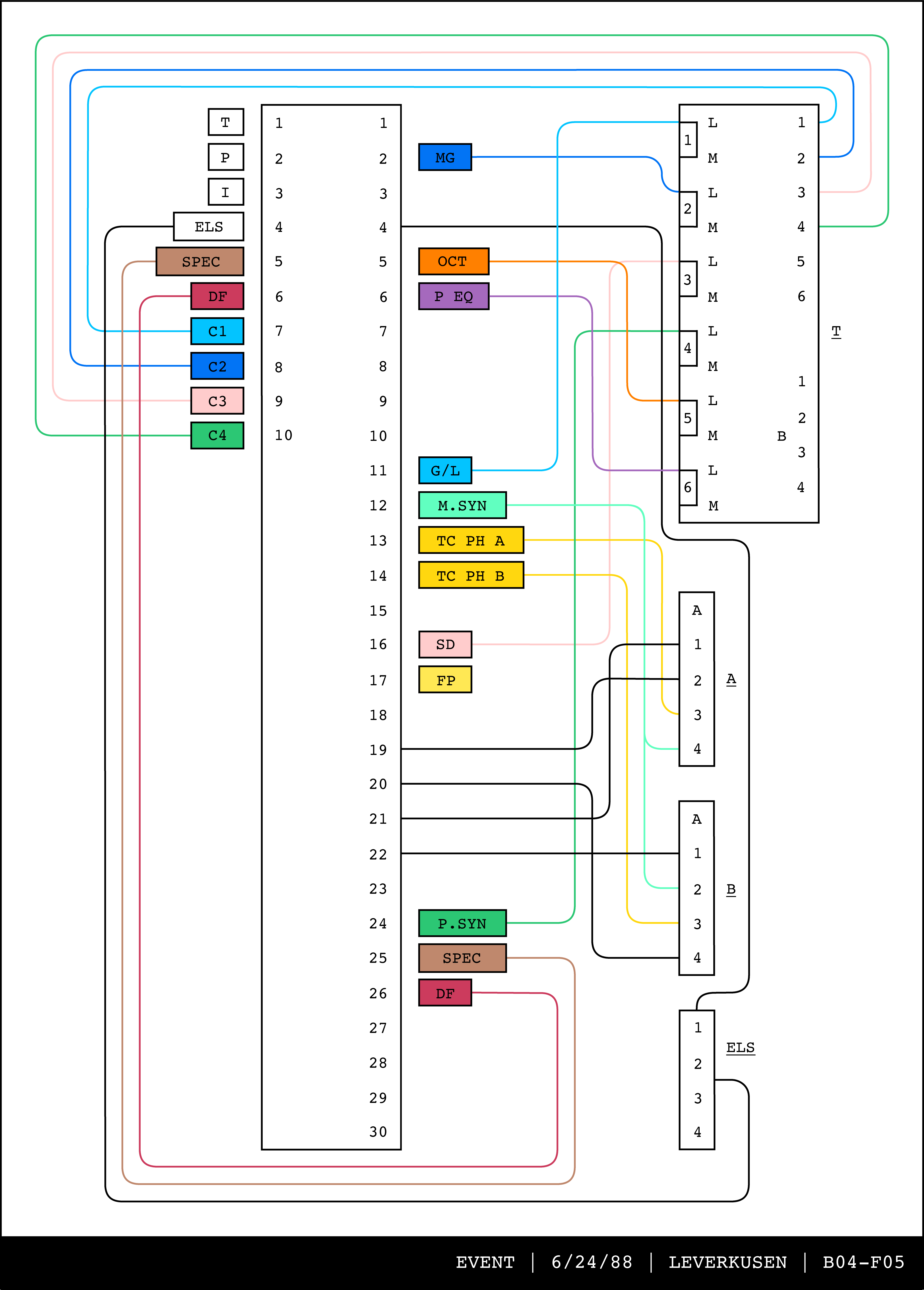

EVENT [6/24/88]

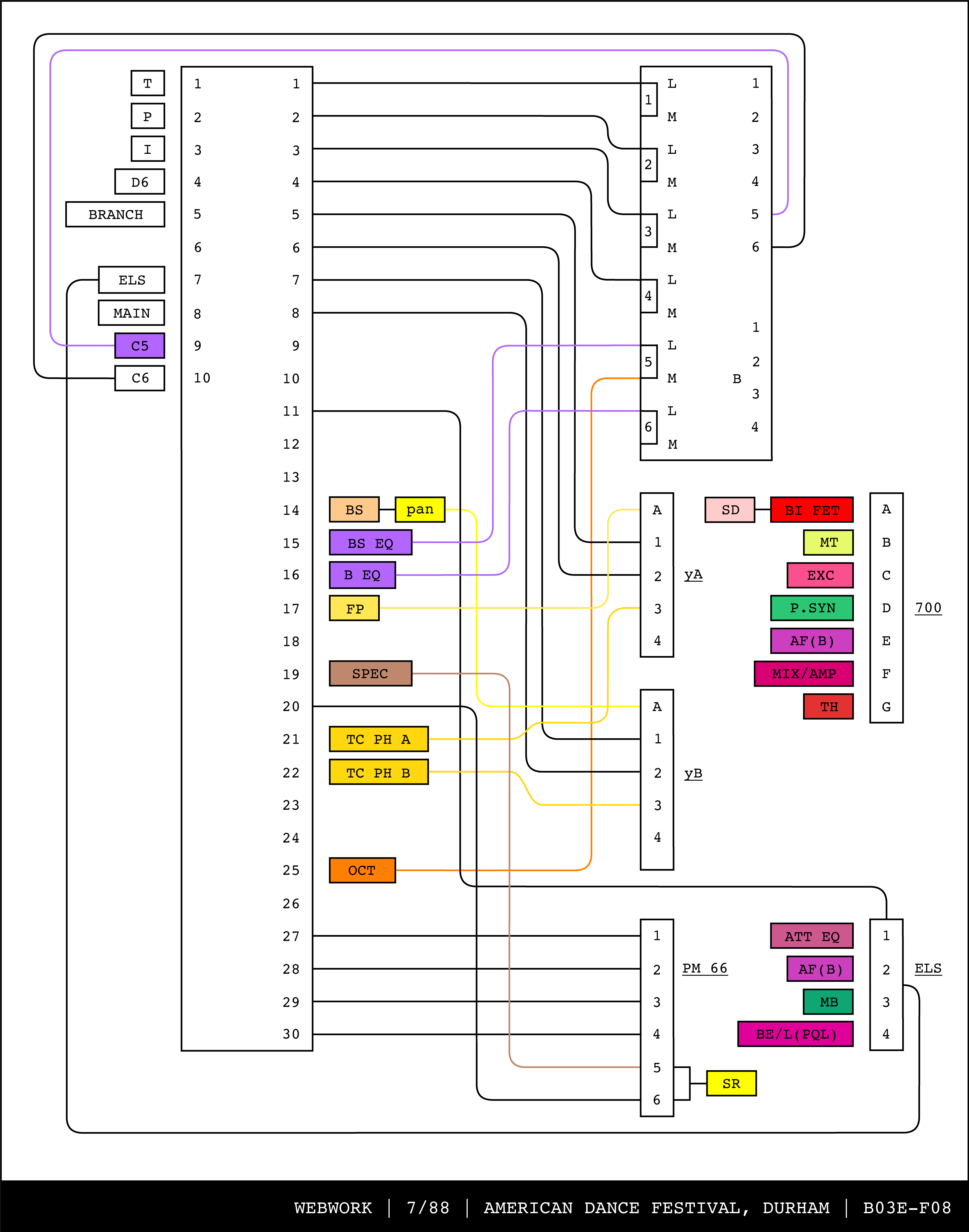

WEBWORK [7/88]

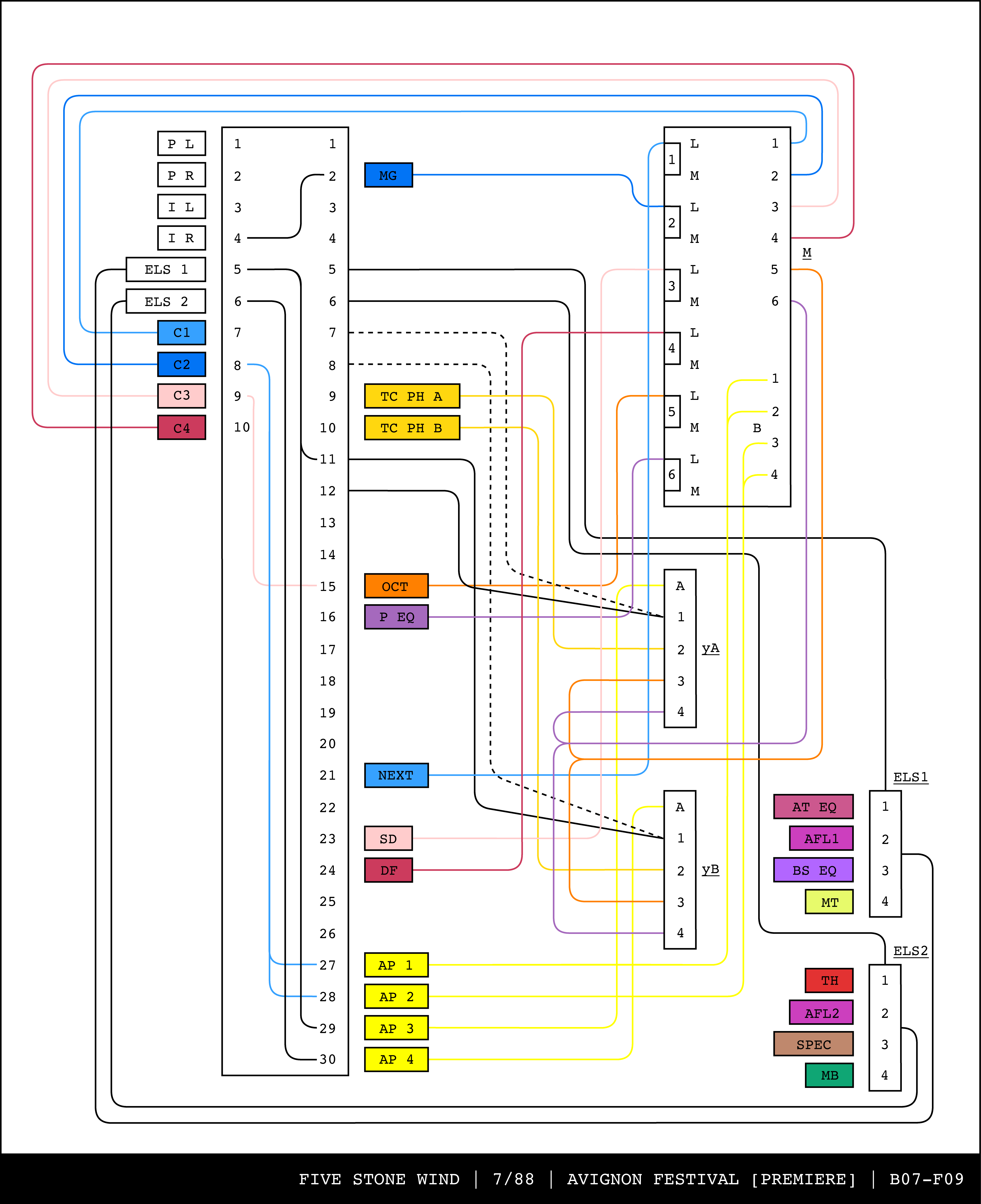

FIVE STONE WIND [7/88]

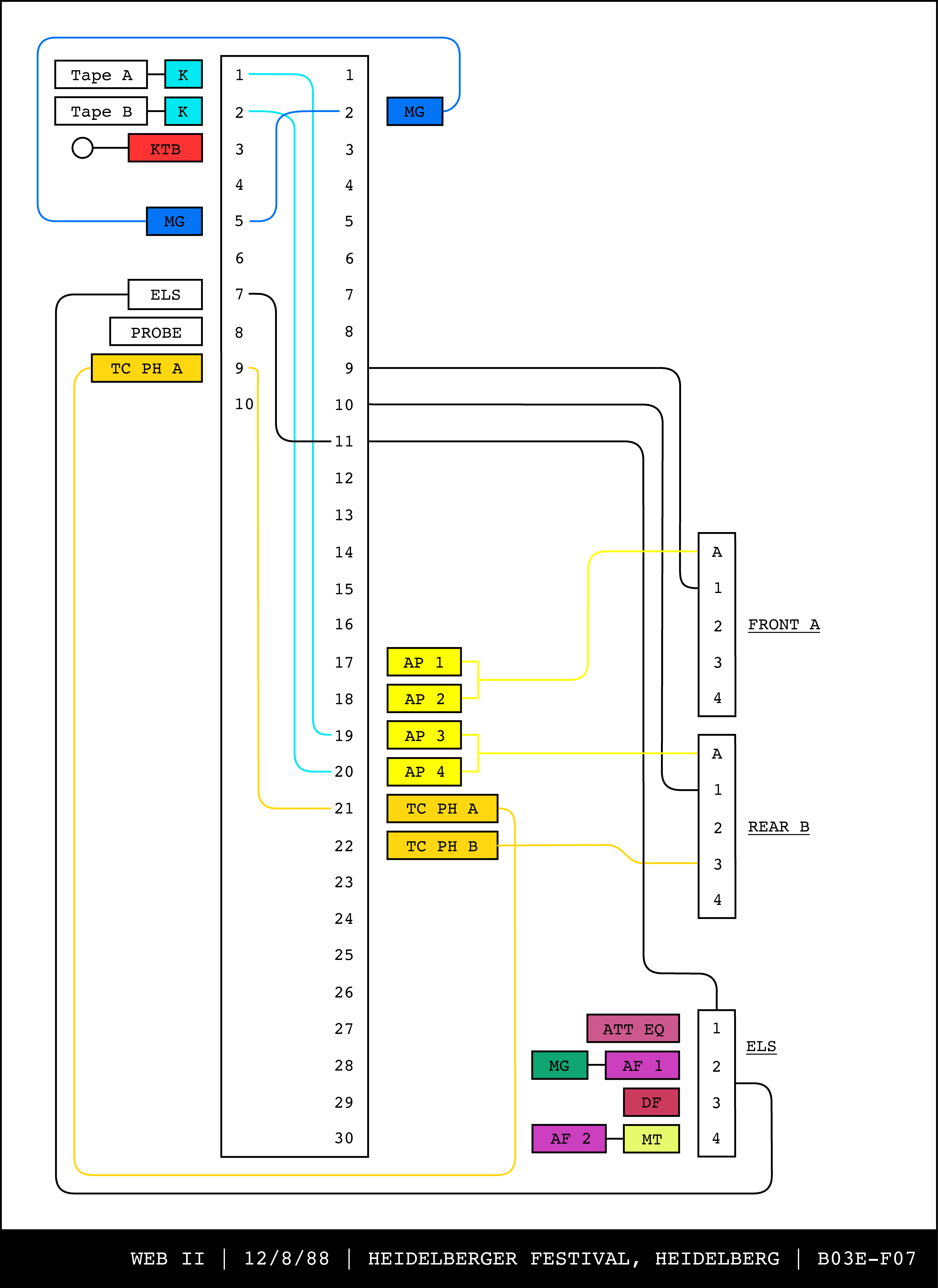

WEB II [12/8/88]

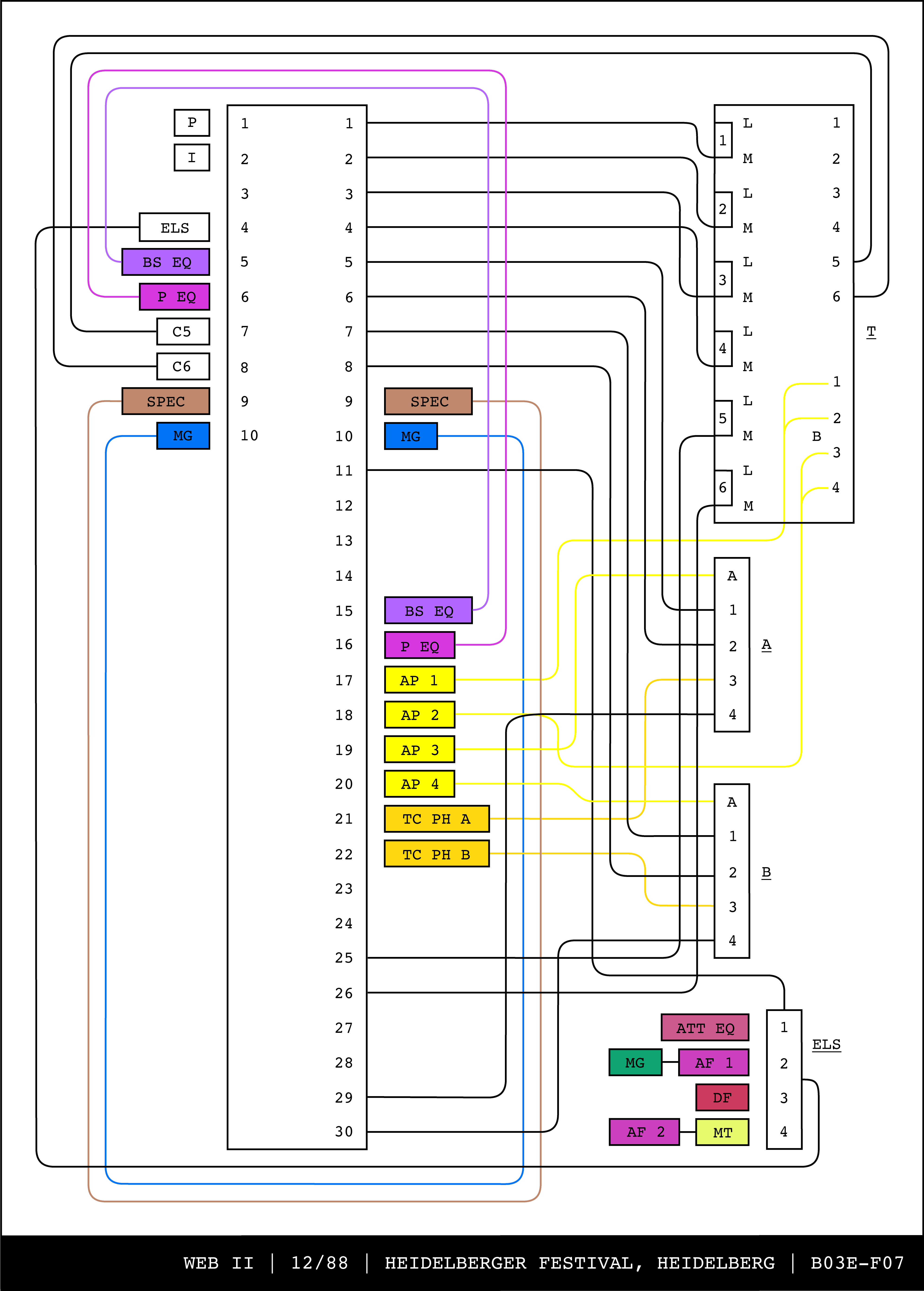

WEB II [12/88]

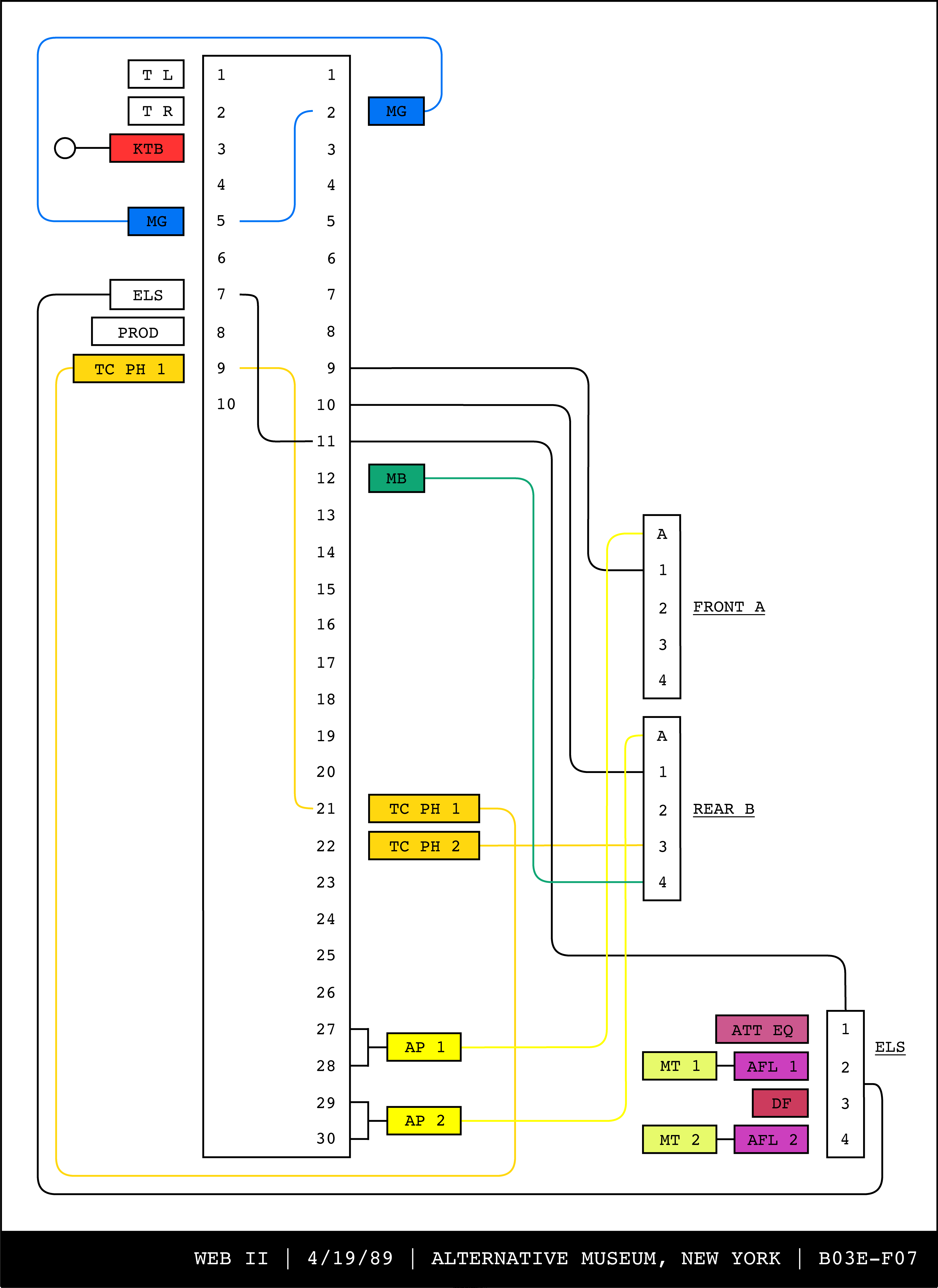

WEB II [4/19/89]

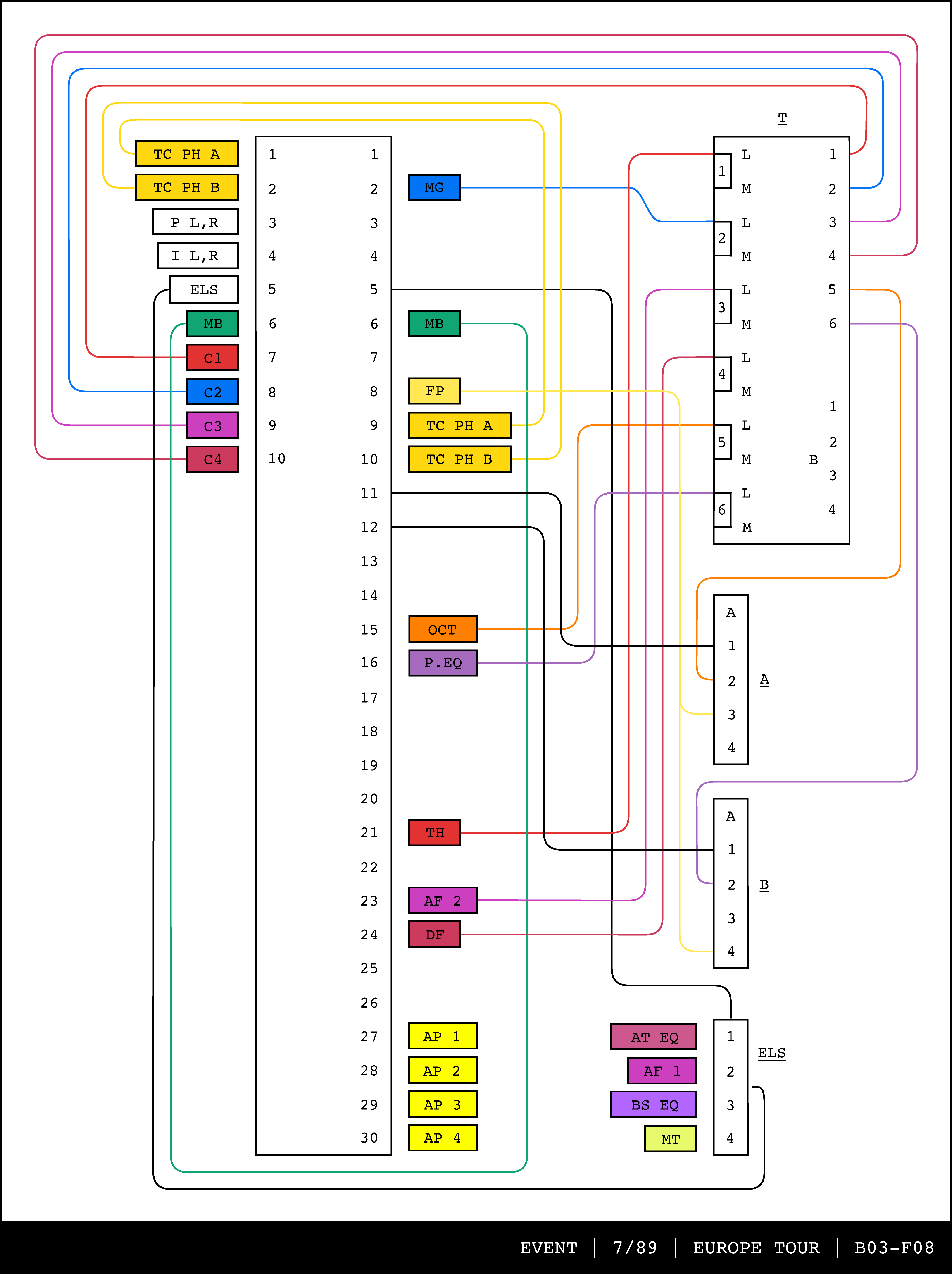

EVENT [7/89]

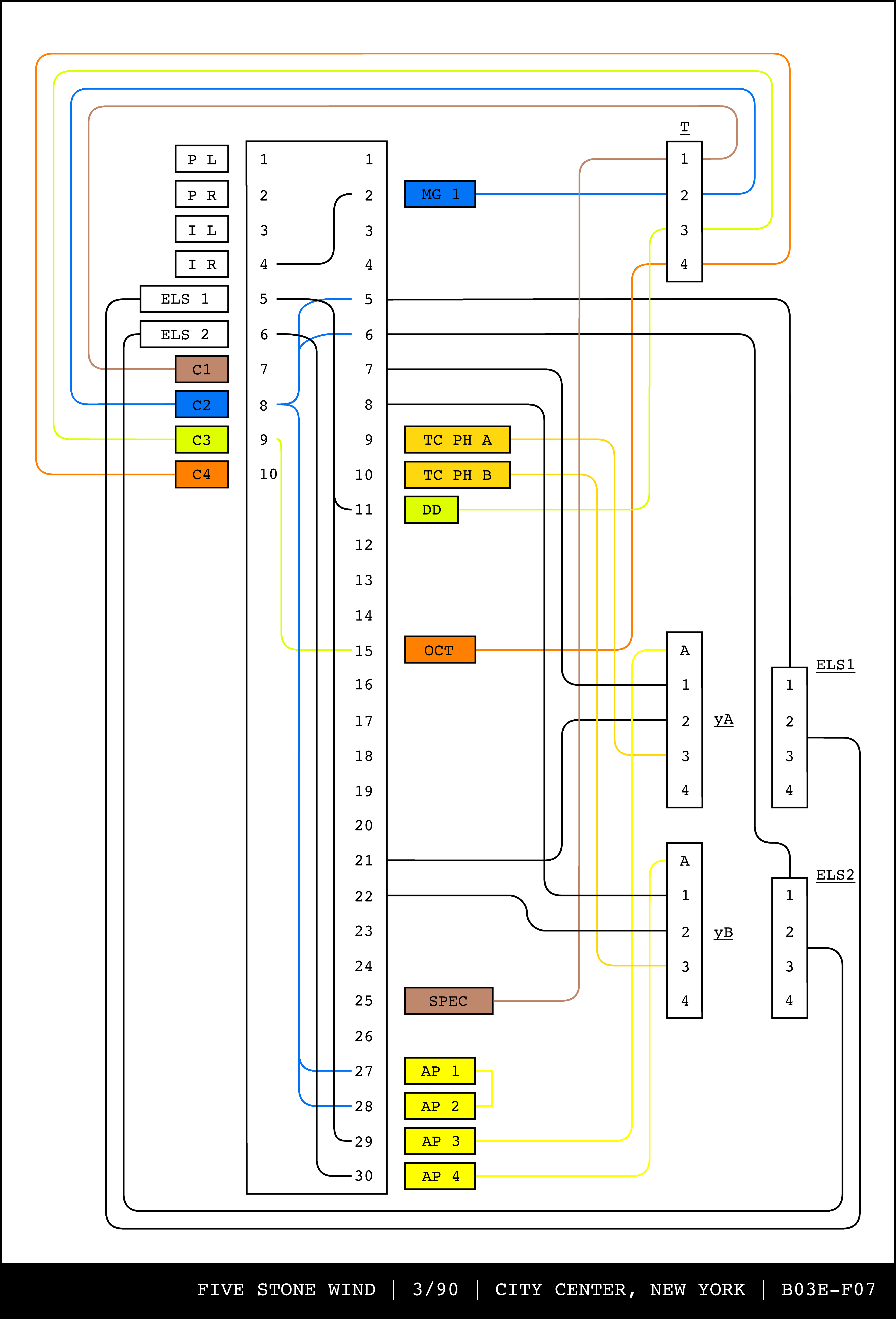

FIVE STONE WIND [3/90]
VIRTUAL FOCUS [3/90]

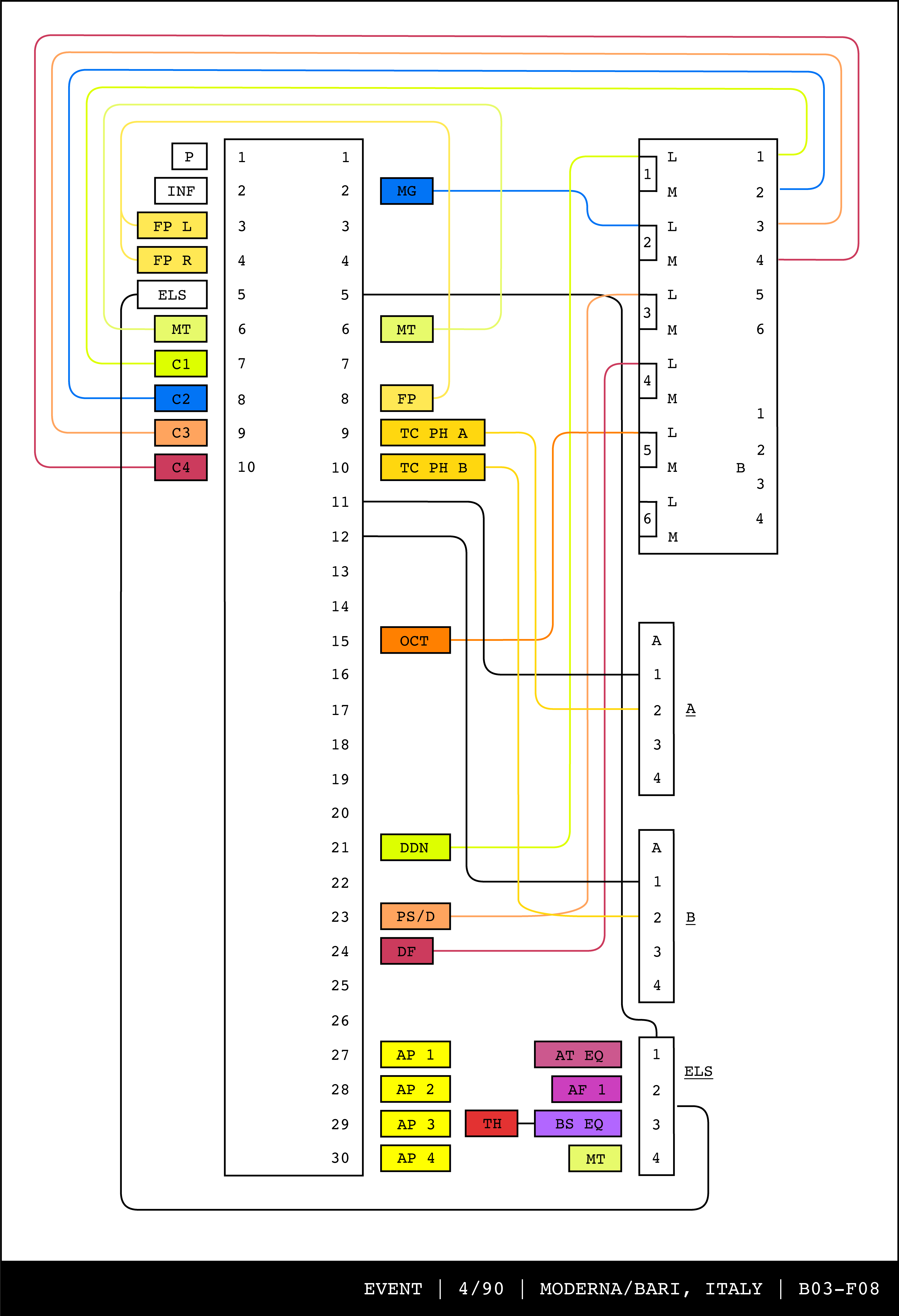

EVENT [4/90]
EVENT [6/90]

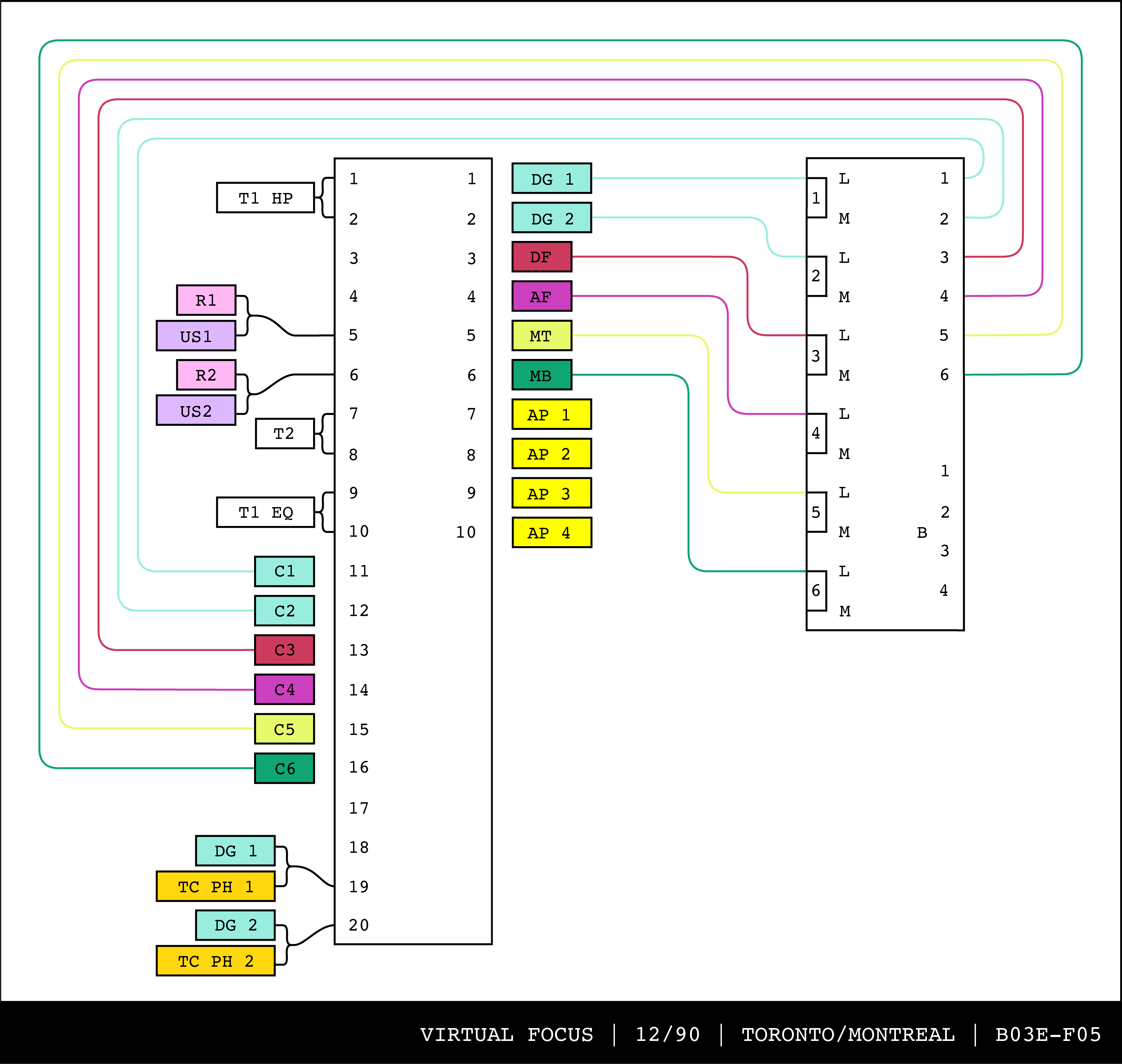

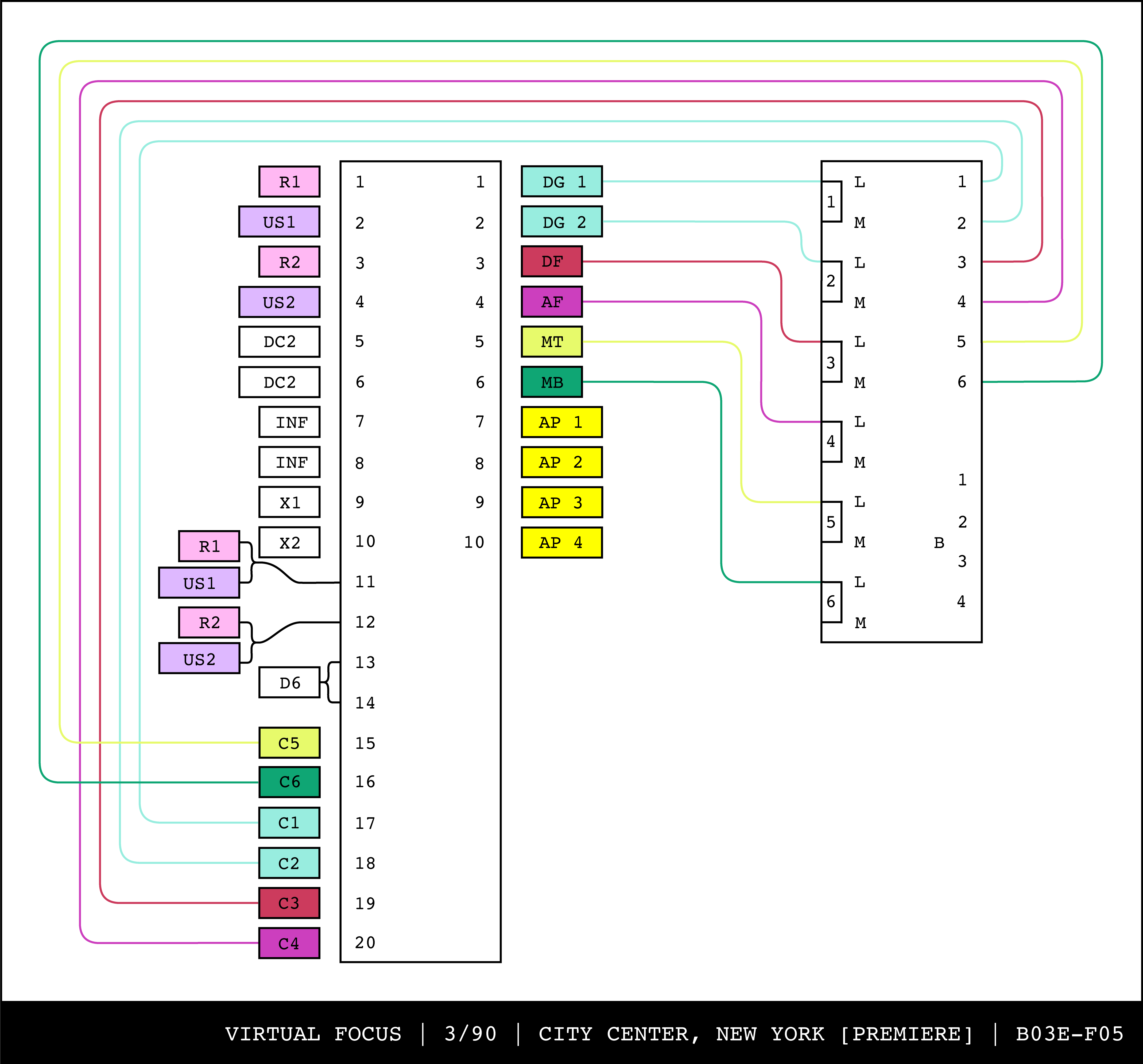

VIRTUAL FOCUS [12/90]

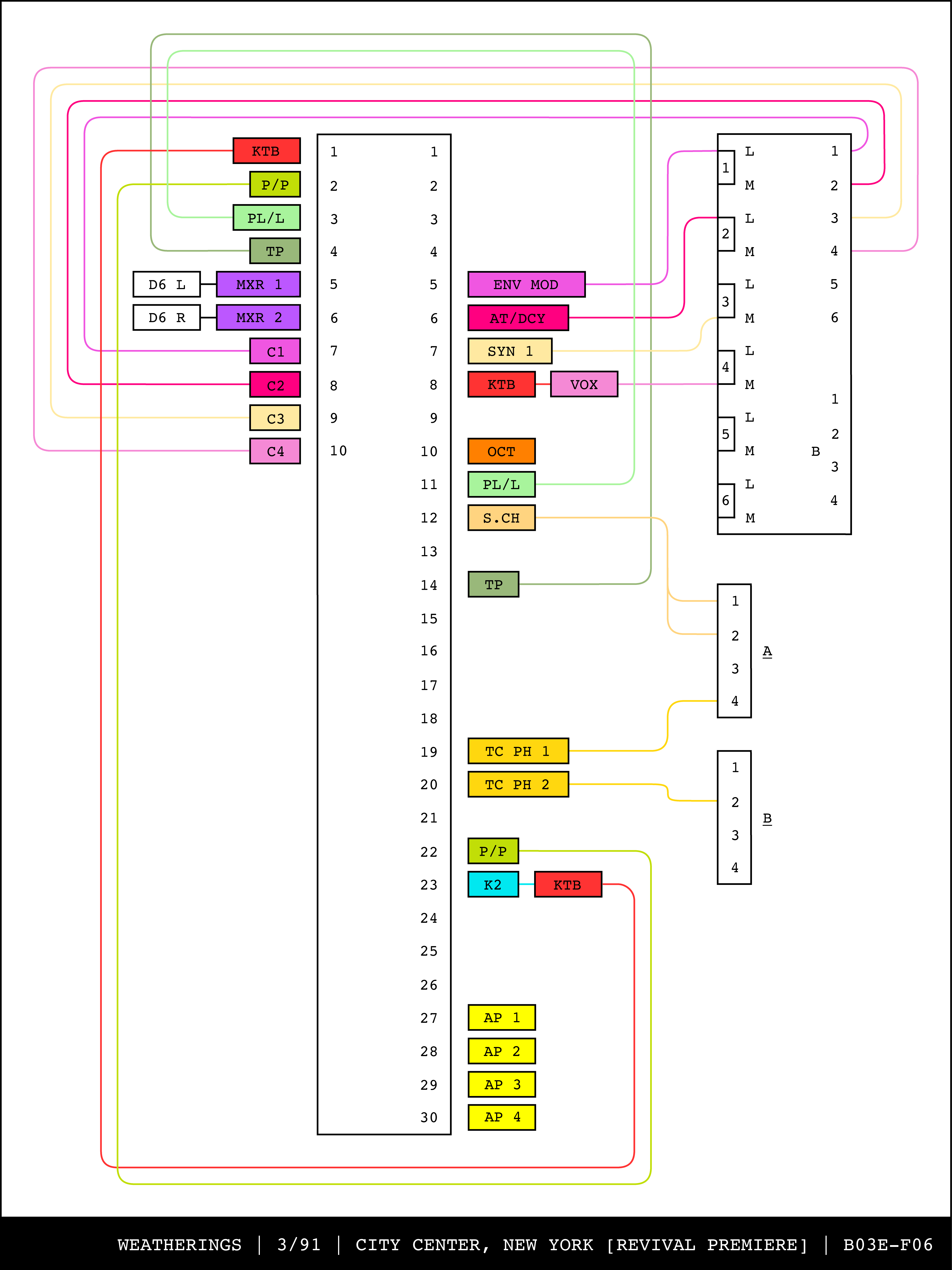

WEATHERINGS [3/91]

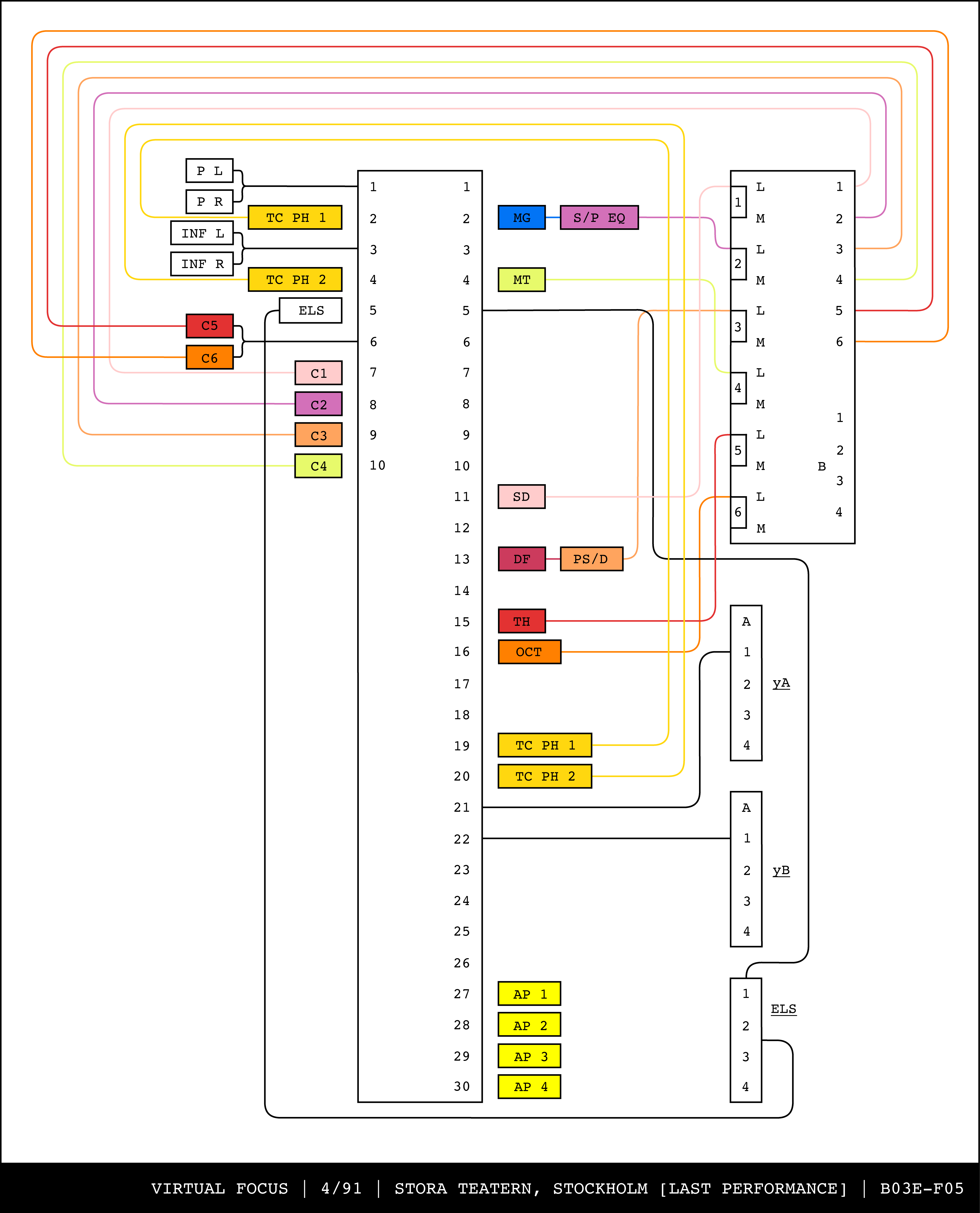

VIRTUAL FOCUS [4/91]

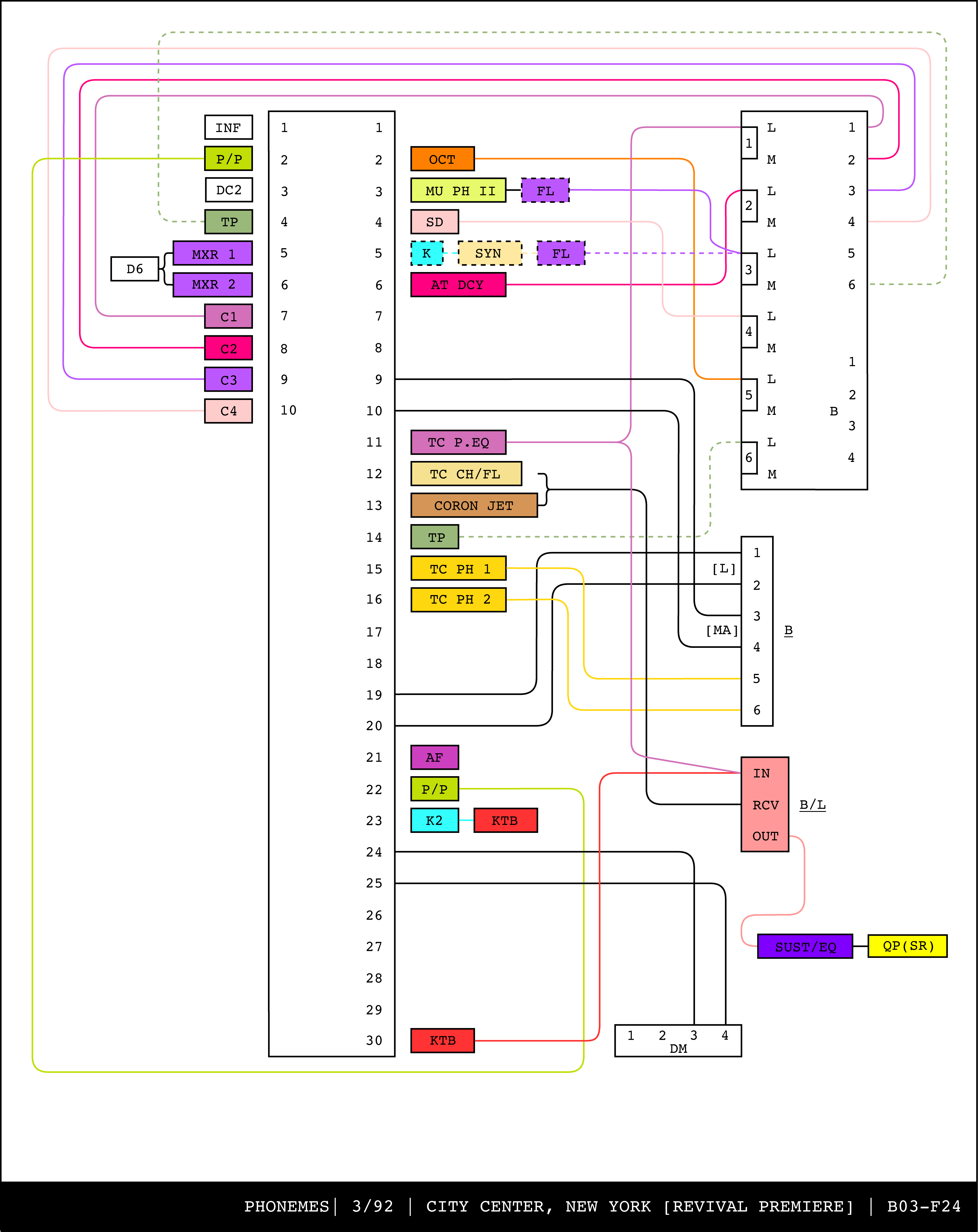

PHONEMES [3/92]

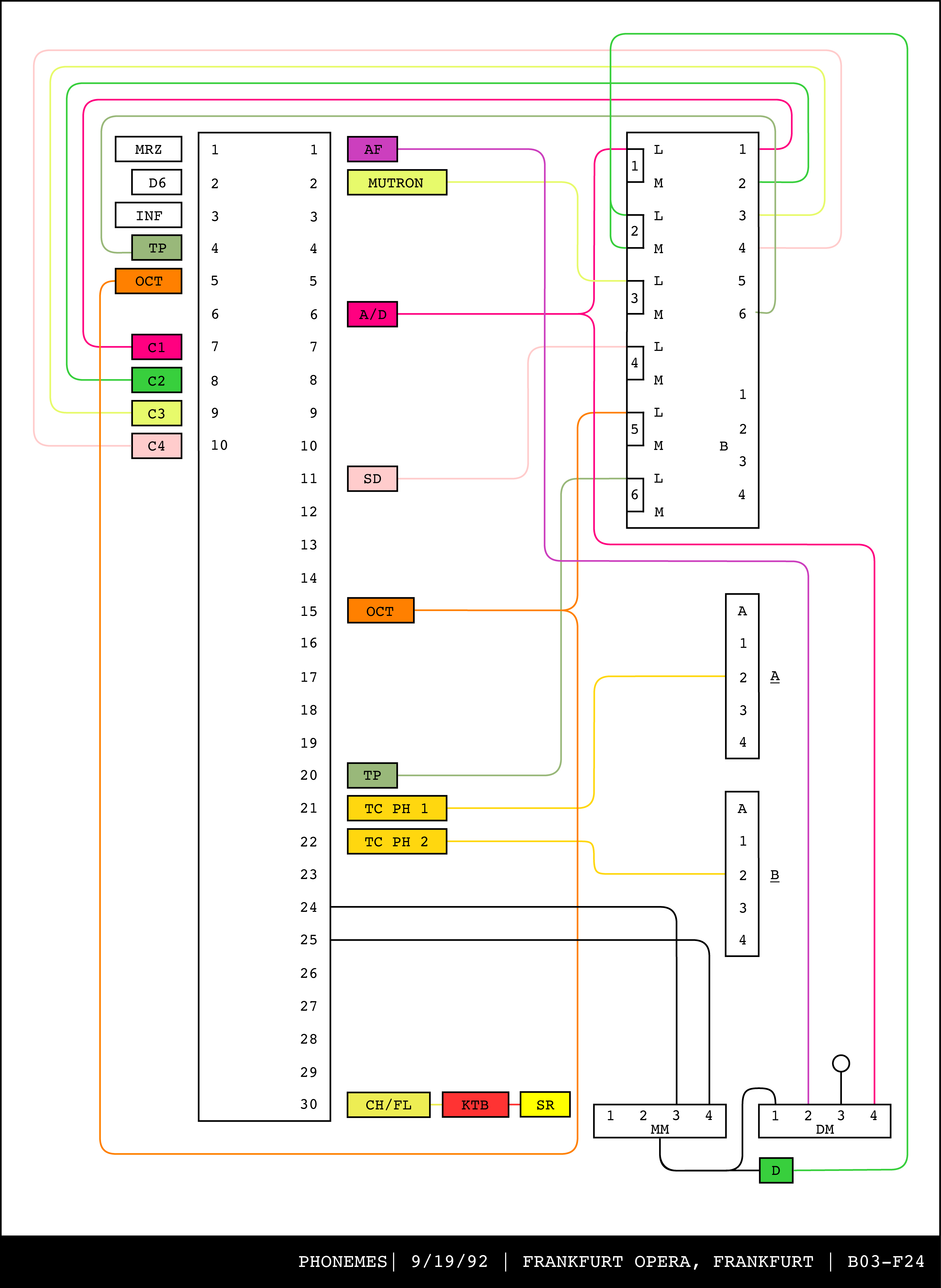

PHONEMES [9/19/92]

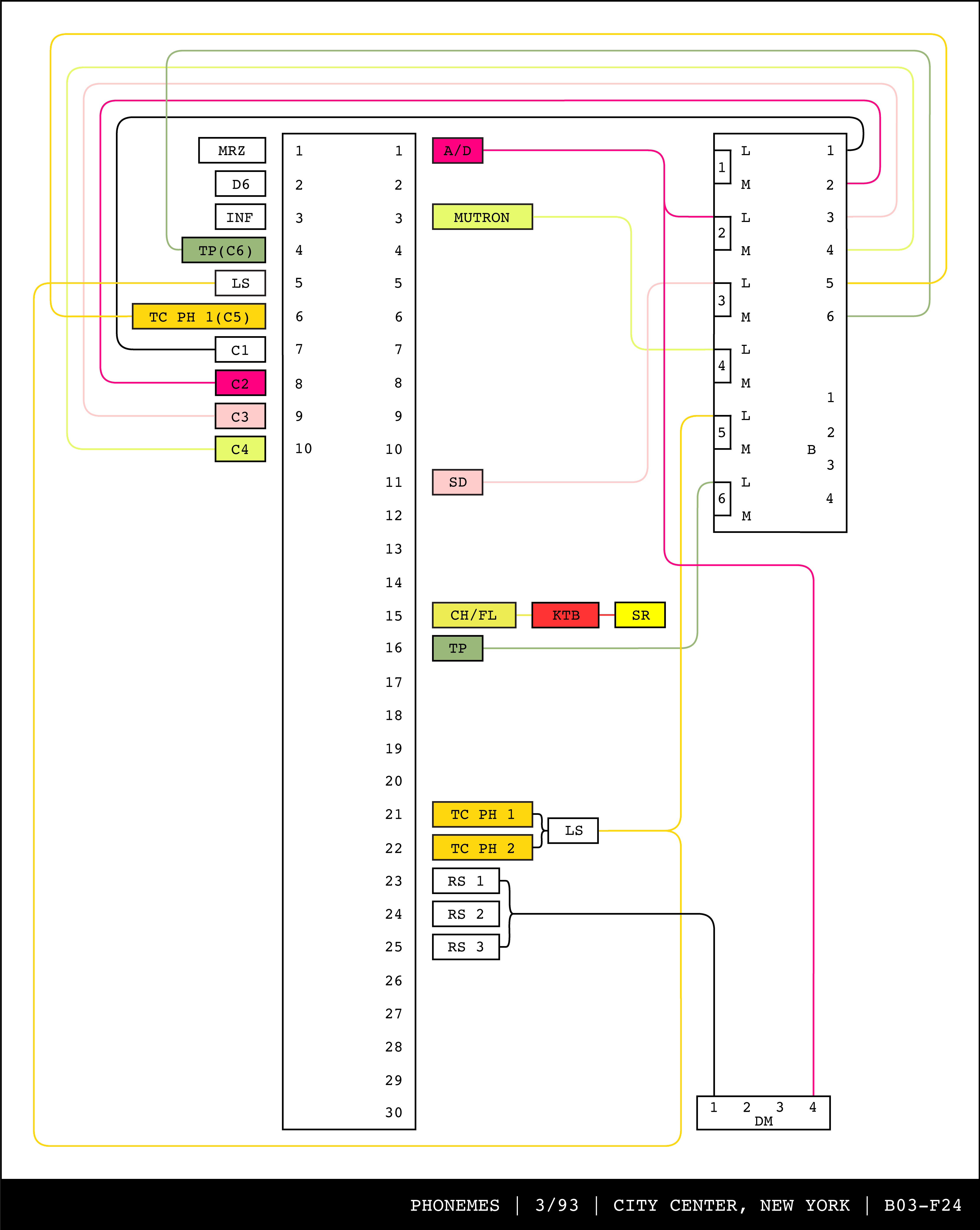

PHONEMES [3/93]
FIVE STONE WIND [10/14/93]
NEURAL SYNTHESIS [10/15/93]

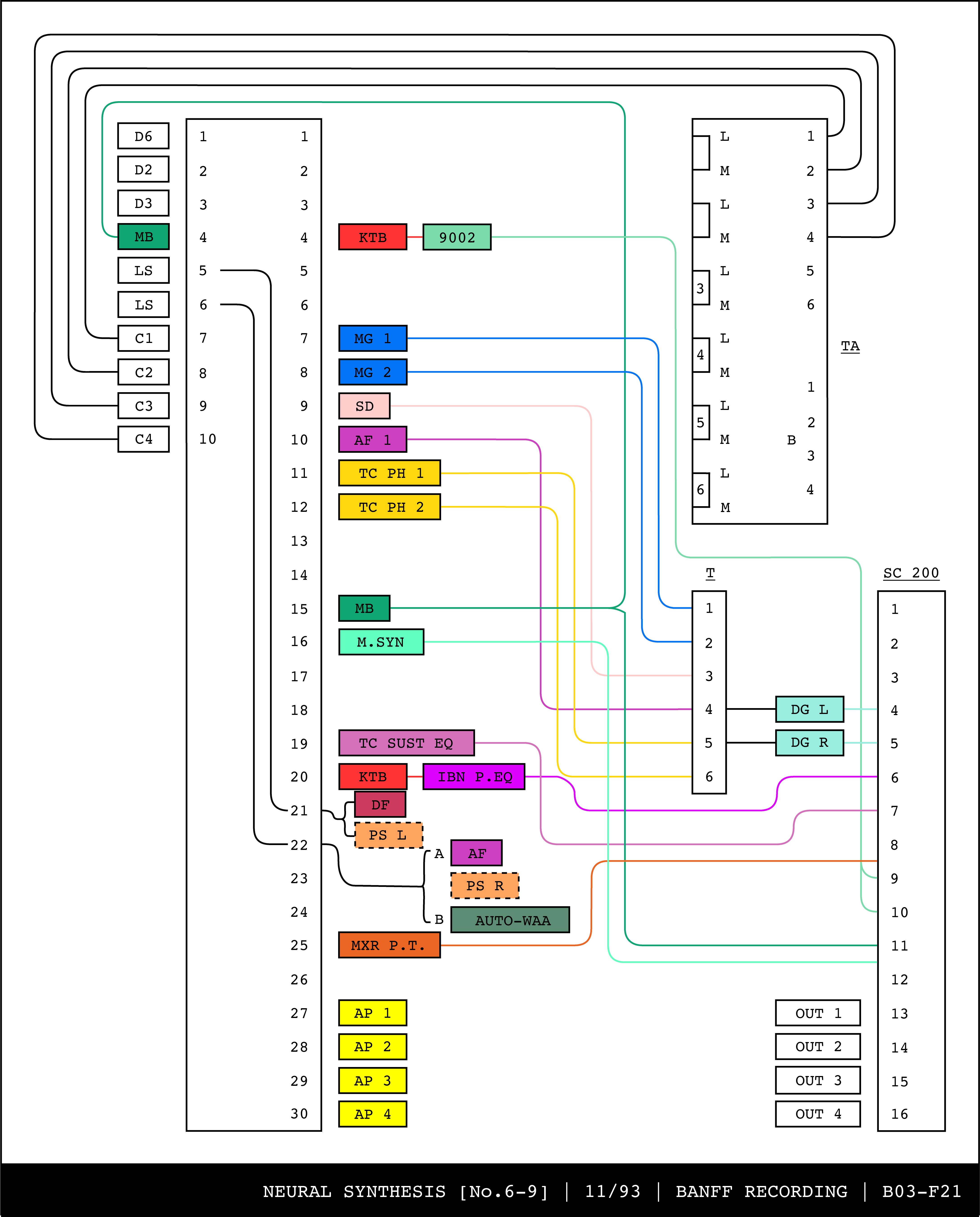

NEURAL SYNTHESIS [11/93]
